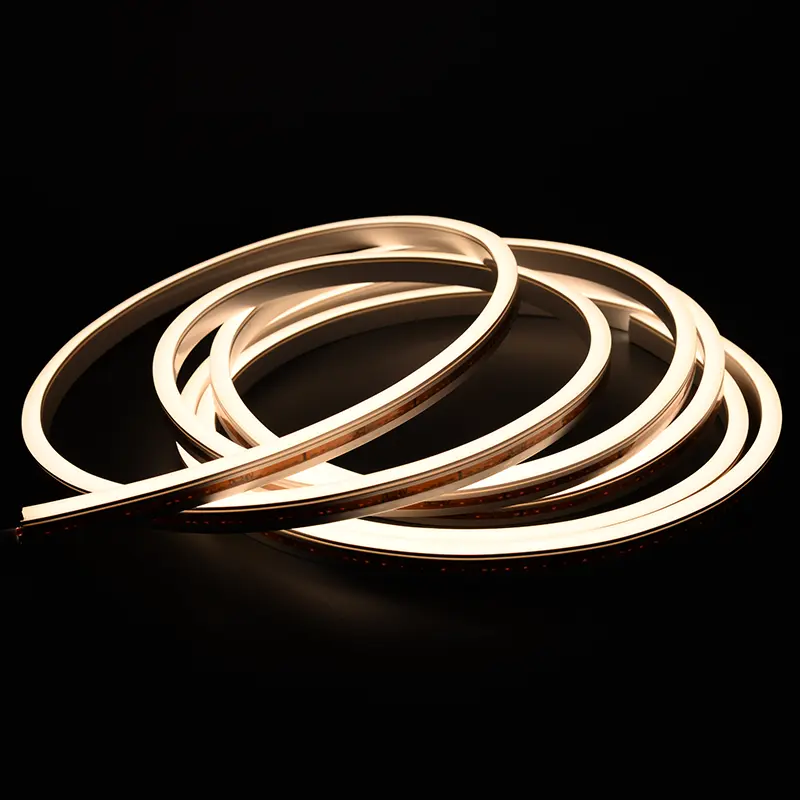

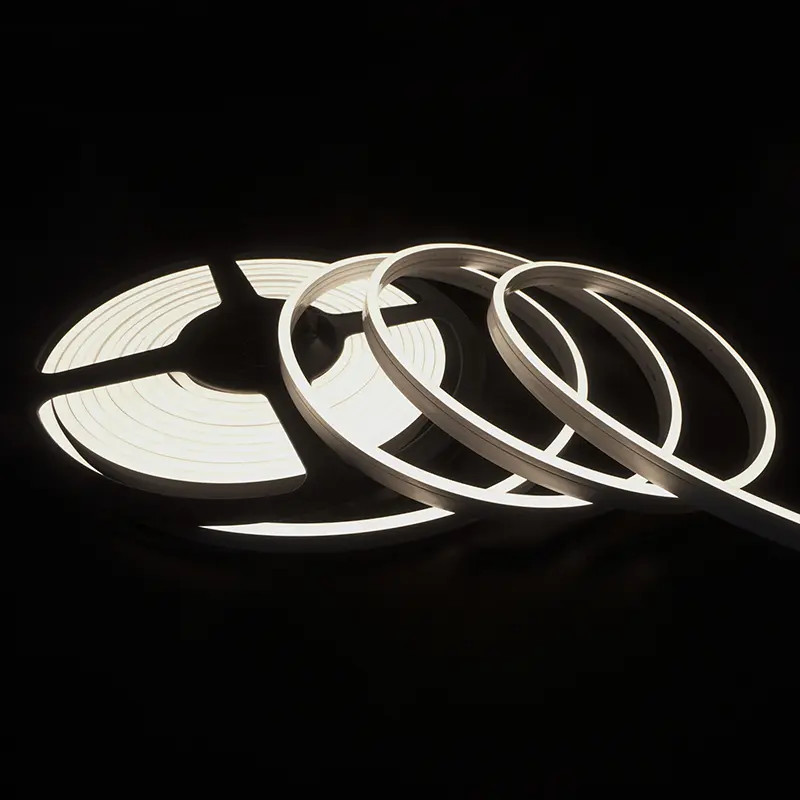

UTNF-SB0410 Seitliche LED-Neon-Flex-Leuchte auf 1

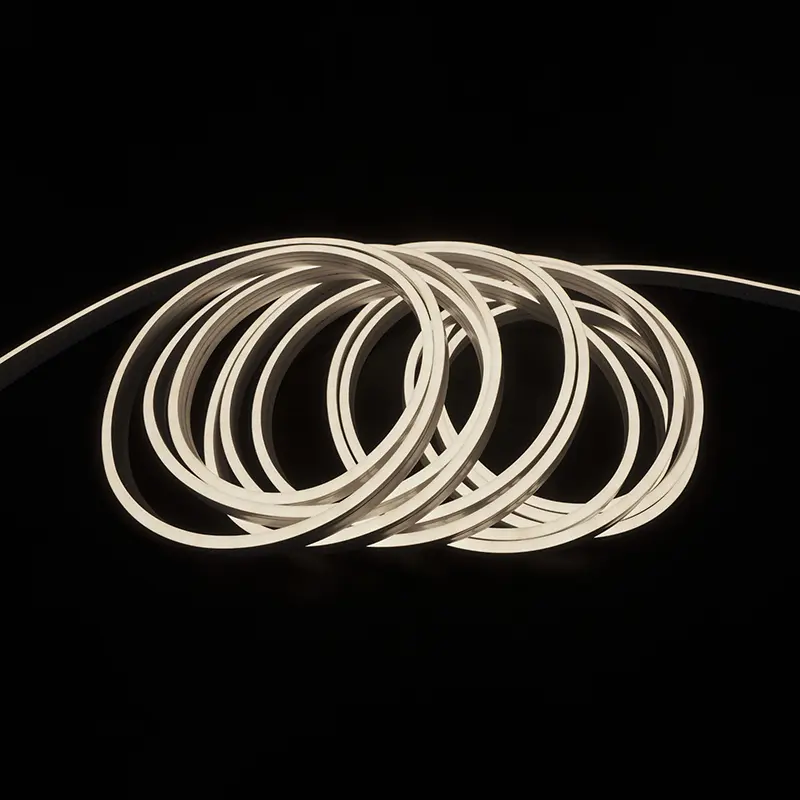

UTNF-SB0410 Seitliche LED-Neon-Flex-Leuchte auf 2

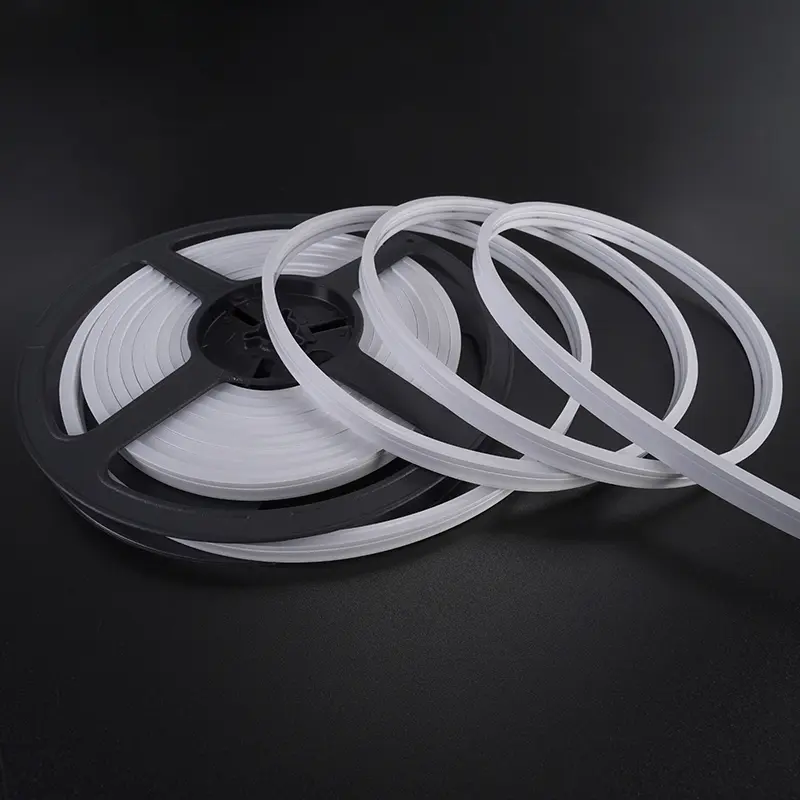

UTNF-SB0410 Seitenkurve LED Neon Flex-kein Licht an 1

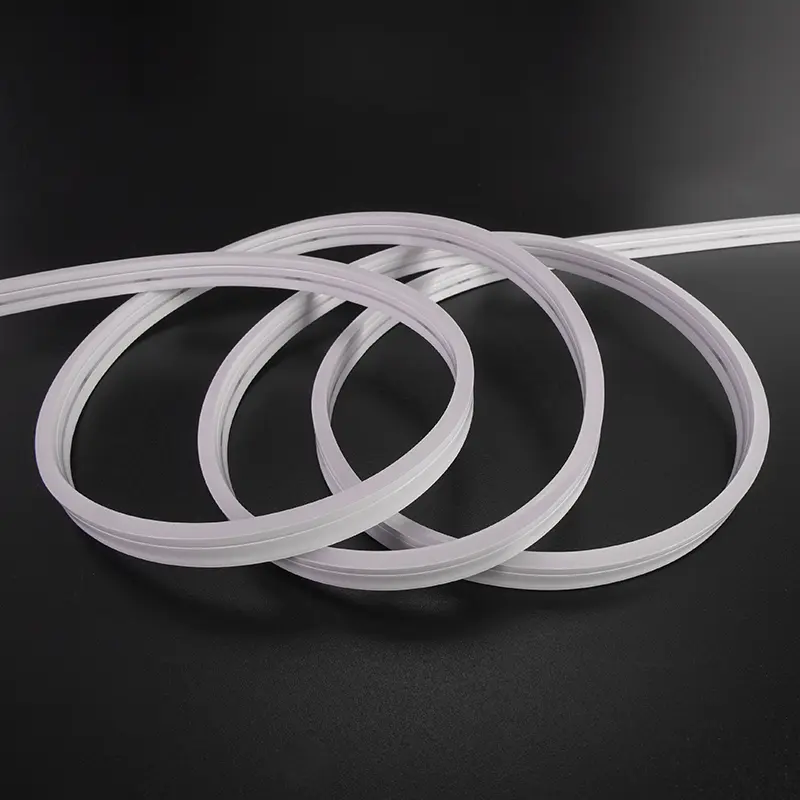

UTNF-SB0410 Seitenkurve LED Neon Flex-ohne Licht an 2

Seitliche Biegung LED Neon Flex 0410 IP67 24VDC 8W/M

Dieser Mini Side Bend LED Neon Flex Strip Lighting ist mit 4mm superschlank. Es hat verschiedene CCT-Optionen, einschließlich 2700K, 3000K, 4000K, und 5000K. Mit ausgezeichneten horizontales Biegen Flexibilität, ist es super hell und einfach zu installieren. Darüber hinaus ist es IP67 geeignet für beide Innen- und Außen dekorative Beleuchtung und Außengebäude Umrissbeleuchtung, etc.

Modell Nr.:	UTNF-SB0410

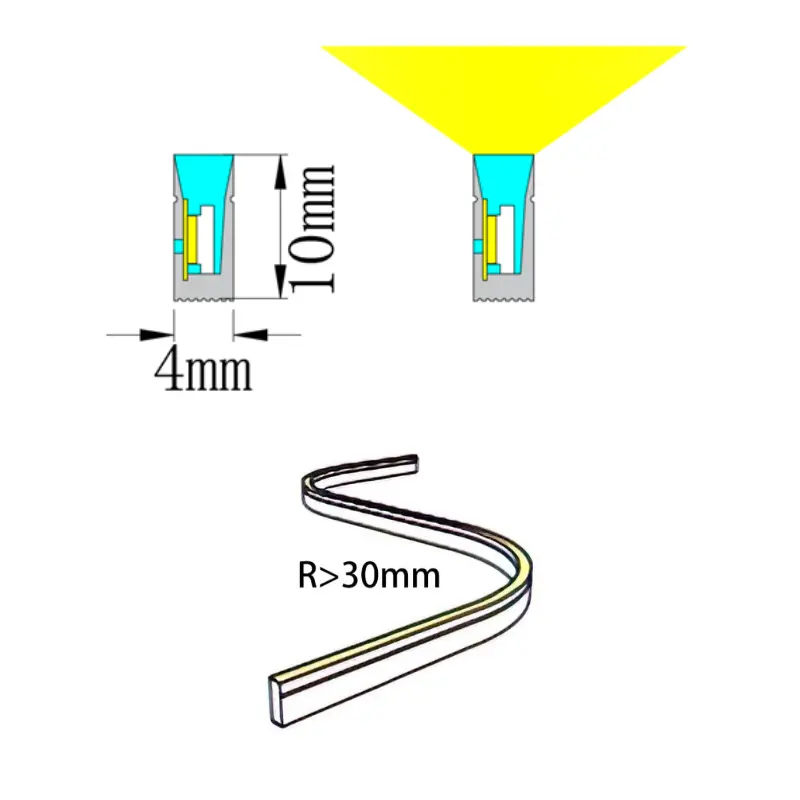

Dimension:	4mm(B)x10mm(H)
Spannung:	DC24V
Wattleistung:	8W/M
CCT:	2100K, 2700K, 3000K, 3500K, 4000K, 5000K
CRI:	≥90Ra
Winkel:	110°
IP-Rate:	IP67

Eigenschaften Spezifikation Zubehör Anwendung FAQ Downloads

Unitop Side Bend Mini LED Neon Flex 0410 hat so viele einzigartige Eigenschaften, einschließlich, aber nicht beschränkt auf die folgenden:

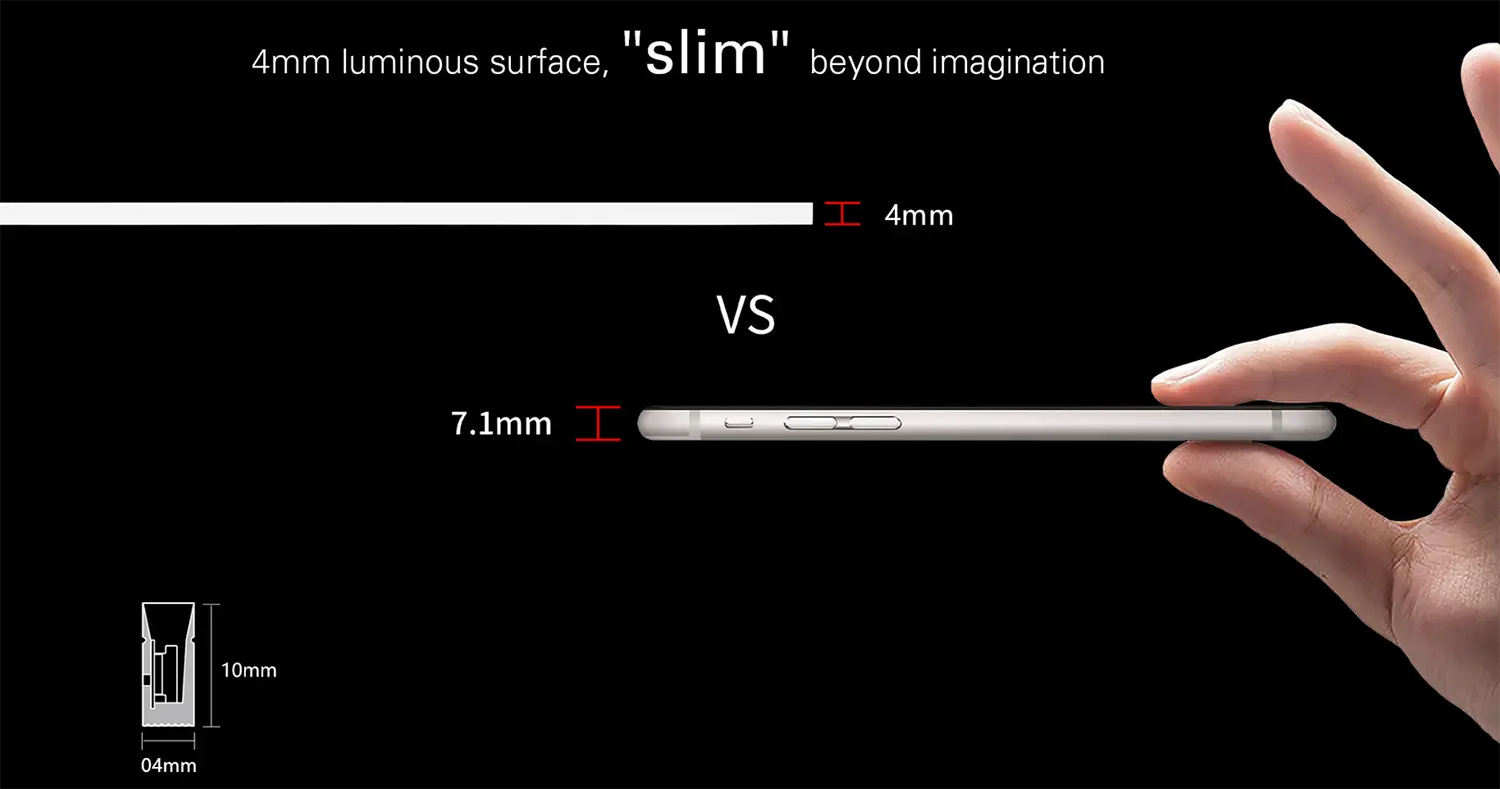

Superdünn:

Diese fantastische LED Neon Flex ist nur 4 mm breit. Sie ist für den Einsatz in sehr engen Bereichen geeignet. Sie müssen sich also keine Sorgen machen, dass es nicht einfach ist, sie unter bestimmten Bedingungen zu verwenden, die ein so schmales Neon-Flex erfordern.

Hoher CRI mehr als 90Ra:

Der CRI der von uns verwendeten LEDs liegt bei über 90Ra. Daher nennen wir unsere LED Neon Flex auch: High CRI LED Neon Flex. Im Allgemeinen werden CRI-Werte (Farbwiedergabeindex) von 90 und mehr als ausgezeichnet angesehen; Werte unter 80 gelten jedoch im Allgemeinen als nicht gut.

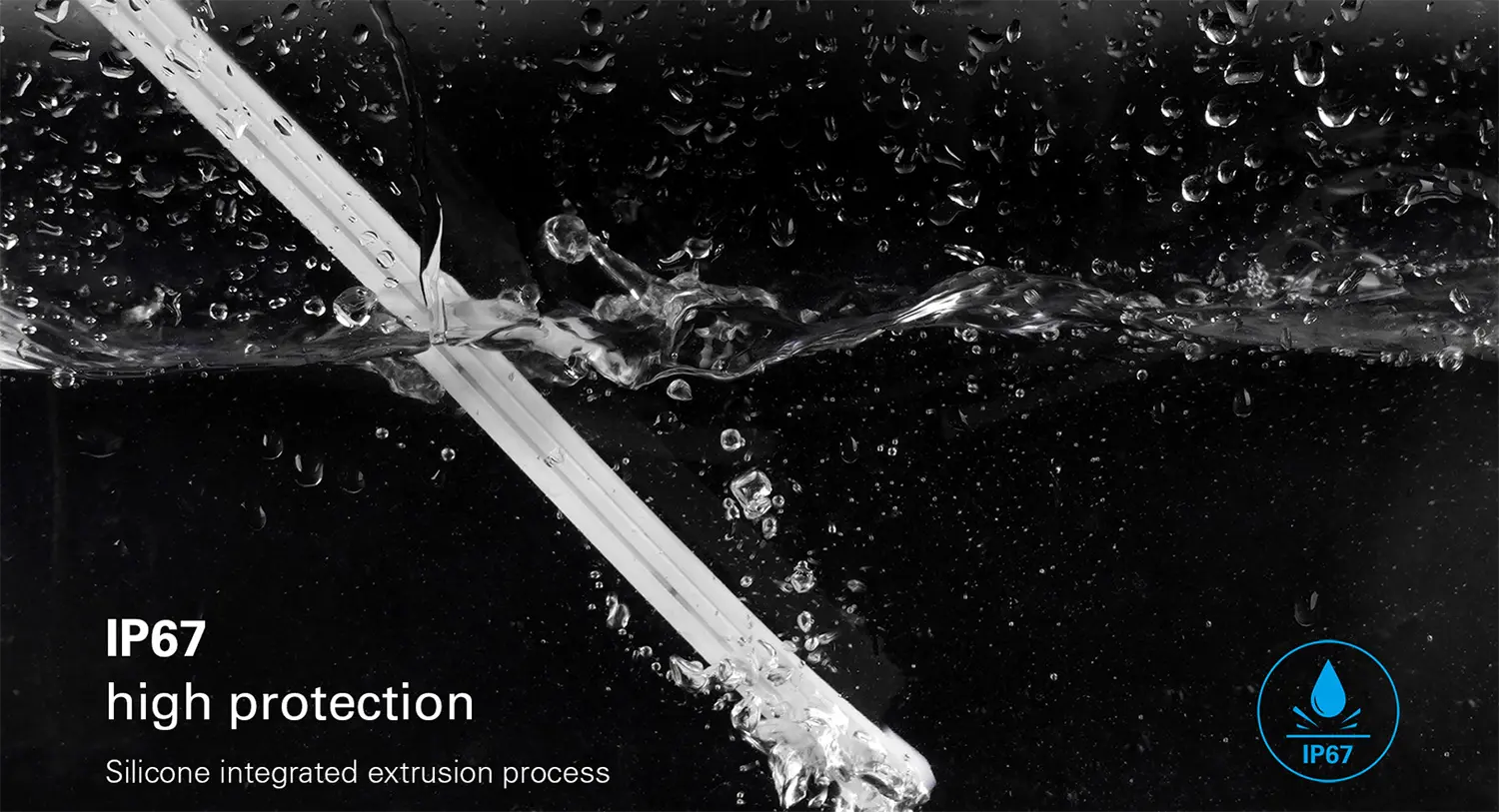

IP67:

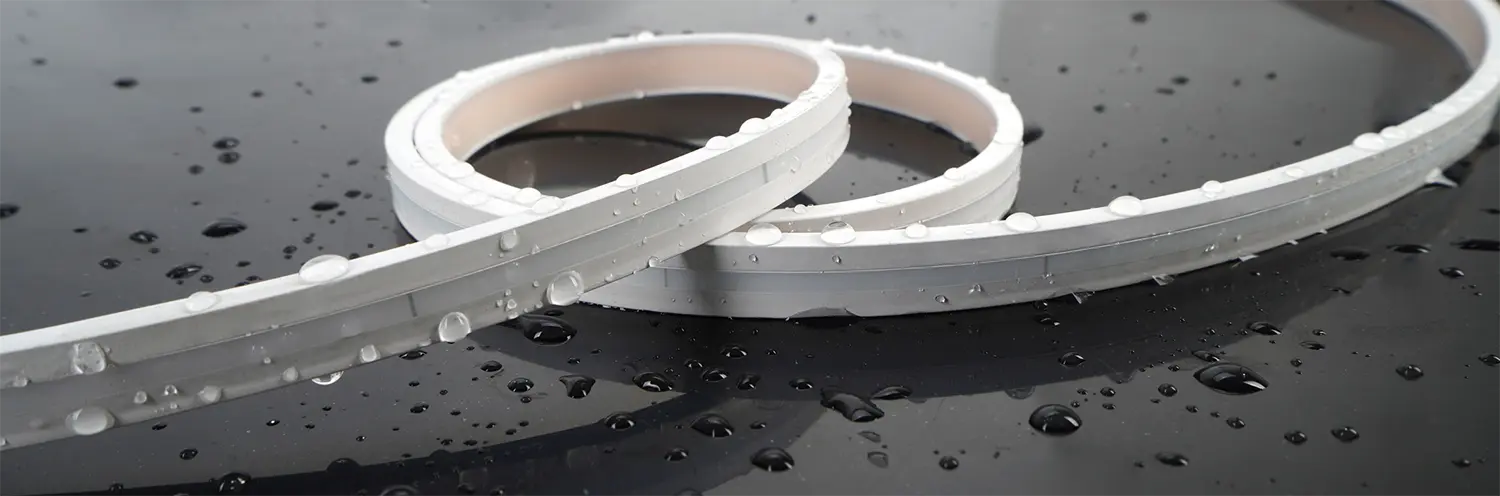

Diese LED-Flex-Neonröhre verwendet ein integriertes Silikon-Extrusionsverfahren, das die Neonröhre nach IP67 für den Außeneinsatz geeignet macht.

Einfacher Schnitt und DIY:

Auf dem Side Bend LED Neon Flex sind klare Schneidemarken aufgedruckt, mit denen Sie die Streifen leicht auf jede gewünschte Länge schneiden können. Somit ist es für DIY geeignet.

Hochwertiges Silikon:

Unsere LED Neon Flex verwendet hochwertiges Gaskieselgel, das vergilbungsbeständig, UV-beständig, salz- und laugenbeständig, hochtemperaturbeständig und flammhemmend ist.

Abmessungen und Länge:

Hinweis: Die Länge von "L" ist die Länge des Neon Flex, die ein ganzzahliges Vielfaches der Mindestschnittlänge ist.

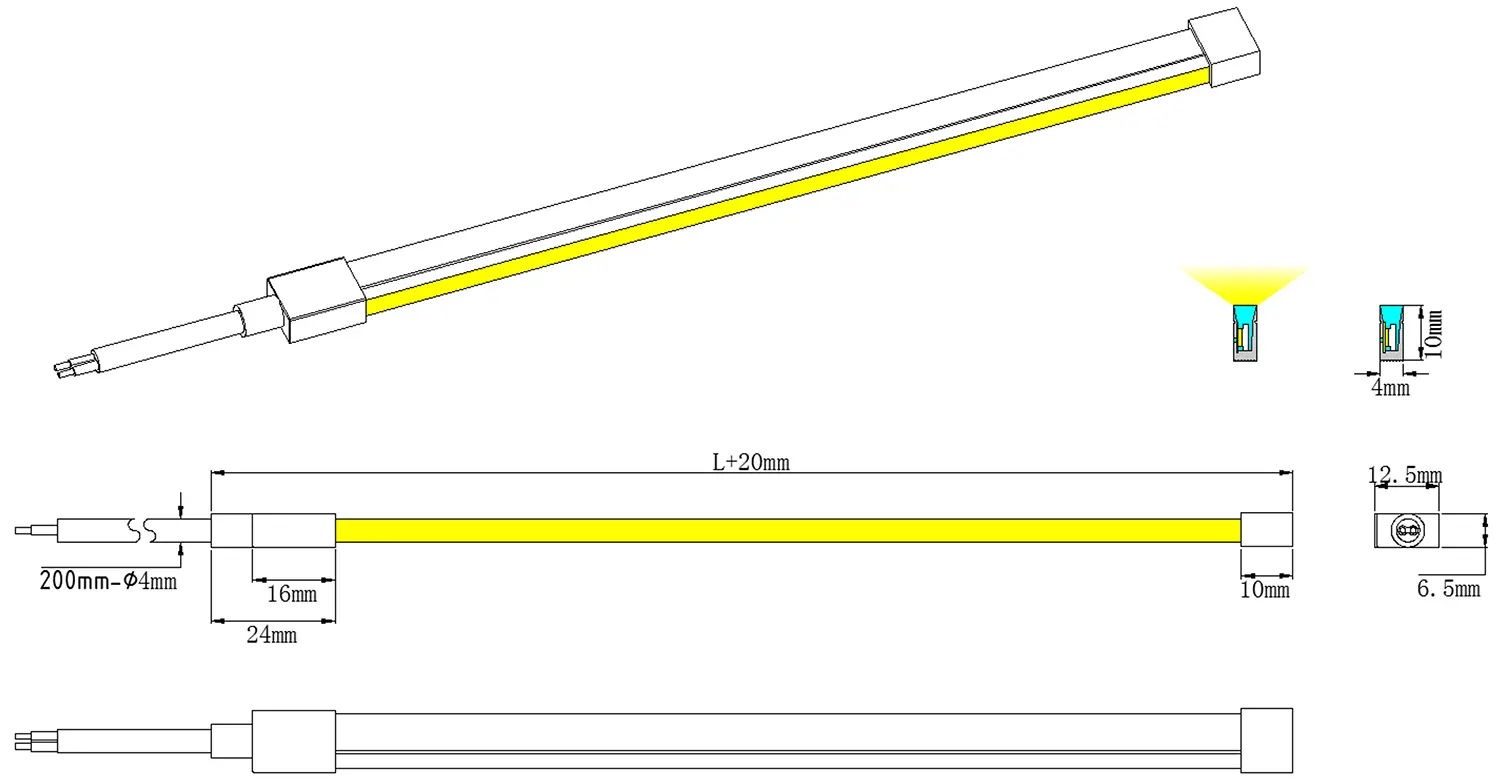

0410 seitliche Biegung LED Neon Flex Dimension

Elektrische und Lumen-Daten:

Unitop Modell-Nr.	Farbe	CCT	CRI	Ansichtswinkel	Lumen LM/M	Wirksamkeit LM/W	Arbeitsspannung	Strom	Minimale Schnittlänge	IP Rate
UTNF-SB0410-WW	Warmes Weiß	2100K	≥90Ra	110°	134	17	24VDC	8W/M	50mm	IP67
UTNF-SB0410-WW	Warmes Weiß	2700K	≥90Ra	110°	164	21	24VDC	8W/M	50mm	IP67
UTNF-SB0410-WW	Warmes Weiß	3000K	≥90Ra	110°	172	22	24VDC	8W/M	50mm	IP67
UTNF-SB0410-WW	Warmes Weiß	3500K	≥90Ra	110°	184.8	23	24VDC	8W/M	50mm	IP67
UTNF-SB0410-NW	Natürlich Weiß	4000K	≥90Ra	110°	195.2	24	24VDC	8W/M	50mm	IP67
UTNF-SB0410-DW	Tageslicht Weiß	5000K	≥90Ra	110°	193.6	24	24VDC	8W/M	50mm	IP67

Stromlaufplan:

1. Einseitige Verkabelung:

Bitte verwenden Sie ein Konstantspannungs-Netzteil mit entsprechender Ausgangsspannung, und die Nennleistung des Netzteils sollte 25% höher sein als der tatsächliche Stromverbrauch der Leuchte, um ihre Lebensdauer zu verlängern.
Dieser Schaltplan verwendet das Netz AC220-240V mit braunen und blauen Drähten als Beispiel, und bitte schließen Sie die entsprechenden stromführenden und neutralen Drähte für andere Stromnetze an.

Die Dimmfrequenz reicht von 100Hz bis 2000Hz, wobei 500Hz empfohlen wird.

Licht Länge:
Die Länge der längsten Einzelleuchte in Parallelschaltung oder die Summe der LED Neon Flex in Reihenschaltung.

Länge des Kabels:
Die Länge eines elektrischen Kabels zwischen dem Stromausgang und dem Lichteingang sowie die Drähte für die serielle Verbindung sind inbegriffen.

Wie kann man den Spannungsabfall minimieren?
1. Achten Sie darauf, dass die Kabellänge die in der Tabelle "Maximale Kabellänge" angegebene Kabellänge je nach Lichtlänge und Drahtstärke nicht überschreitet.
2. Bitte stellen Sie sicher, dass die Länge der Leuchte geringer ist als die "Maximale Länge der einseitigen Verkabelung".

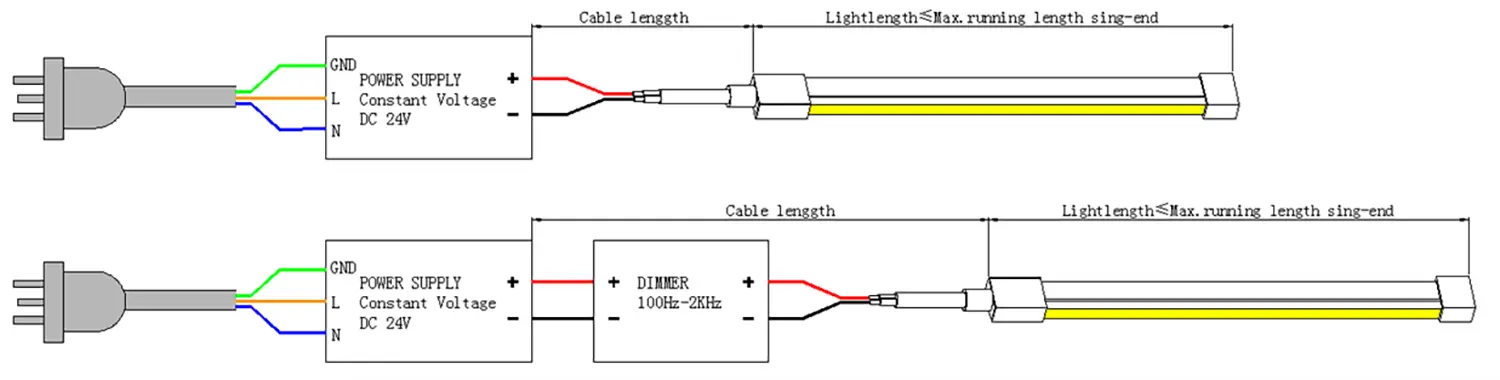

Einseitige Verdrahtung 0410 seitliche Biegung LED Neon Flex

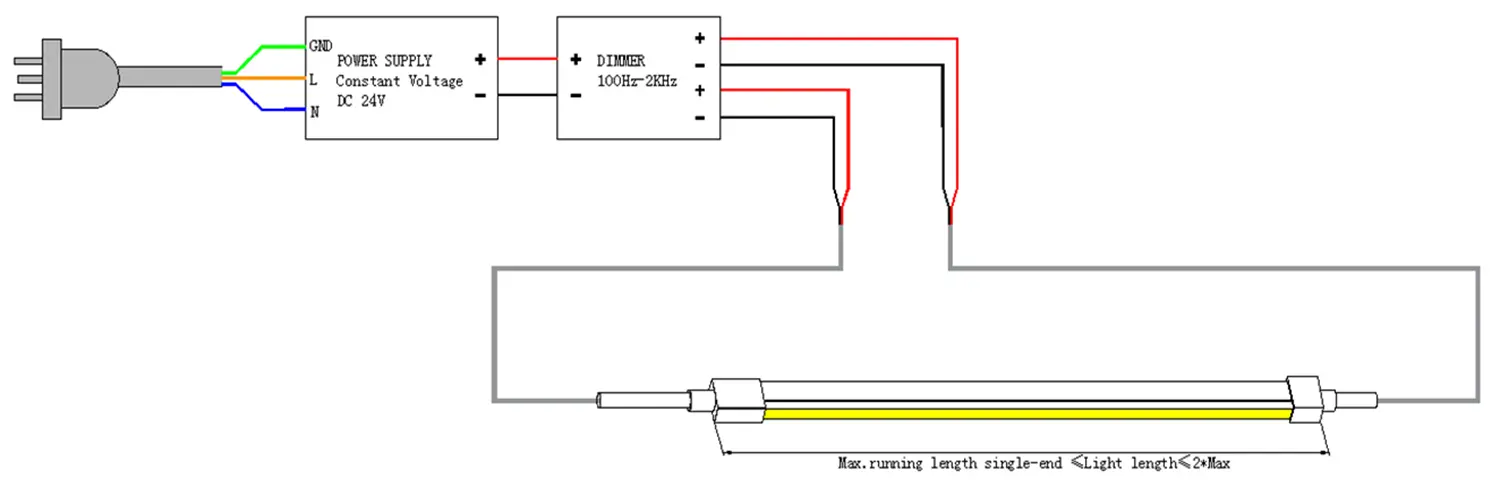

2. Doppelendige Verkabelung:

Der untenstehende Schaltplan mit doppelseitiger Verdrahtung ist länger als die maximale Länge für einseitige Verdrahtung, aber weniger als doppelt so lang.

Achten Sie bitte darauf, dass die Polarität an beiden Enden korrekt ist. Wenn Sie die Leuchte von beiden Enden aus mit umgekehrter Polarität betreiben, kann es zu einem Kurzschluss kommen. Es wird nicht empfohlen, beide Enden des Neon-Flex mit zwei separaten Stromversorgungen zu verbinden. Dies würde zu Überlastungs- und Überhitzungsproblemen führen, wenn eine der beiden Stromversorgungen ausfällt.

Licht Länge:
Die Länge der längsten einzelnen Leuchte in Parallelschaltung oder die Summe der Neonflexe in Reihenschaltung.

Länge des Kabels:
Die Länge eines elektrischen Kabels zwischen dem Stromausgang und dem Lichteingang sowie die Drähte für die serielle Verbindung sind inbegriffen.

Wie Sie den Spannungsabfall minimieren:
1. Es ist optimal, das Netzteil in der Mitte einer einzelnen Leuchte oder mehrerer Leitungen in einer Verkettung zu positionieren, um die gleiche Kabellänge an beiden Enden für eine doppelseitige Verkabelung zu erhalten.
2. Achten Sie darauf, dass die Kabellänge nicht mehr als die in der Tabelle "Maximale Kabellänge" angegebene Länge beträgt, je nach halber Länge der Leuchte und ihrem Kabelquerschnitt.
3. Achten Sie darauf, dass die Länge der Leuchte kleiner ist als in der Tabelle "Maximale Länge der doppelseitigen Verkabelung" angegeben.

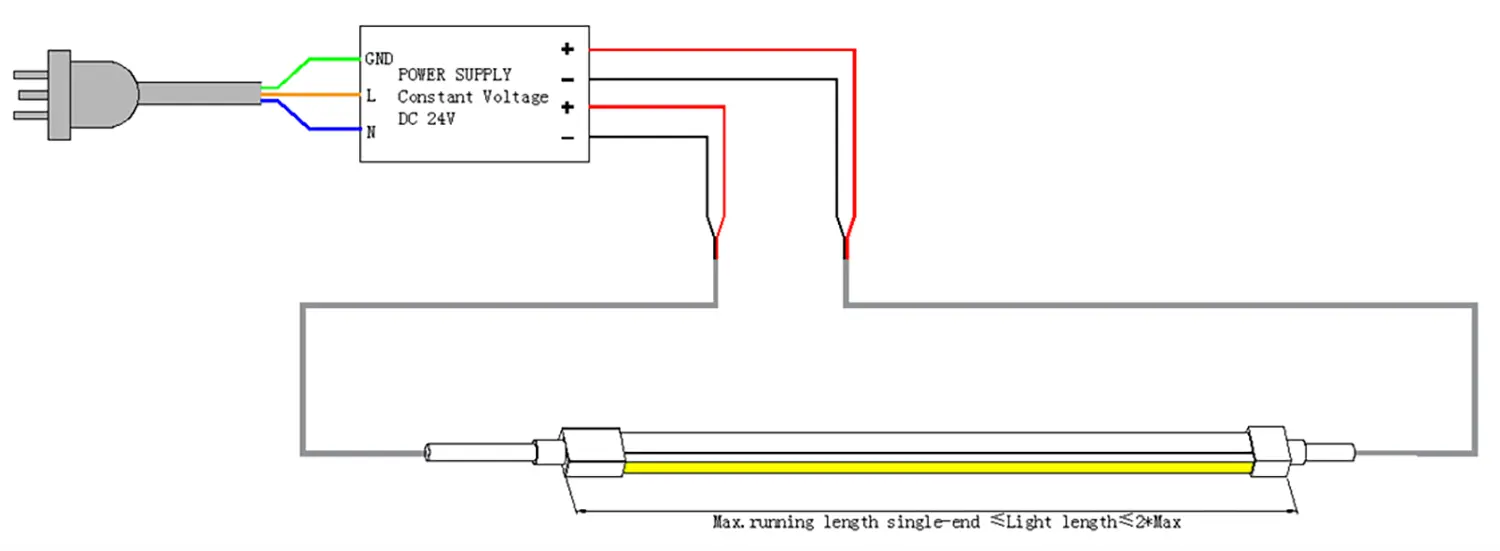

doppelendig Verdrahtung 0410 seitlich gebogen LED Neon Flex 1

doppelendig Verdrahtung 0410 seitlich gebogen LED Neon Flex 2

Anmerkung:

1. Bitte gehen Sie zum Herunterladen Abschnitt für weitere Details.

2. Es wird empfohlen, die Installation der Side Bend LED Neon Flex durch den Hersteller, einen Vertreter oder eine andere qualifizierte Person durchführen zu lassen.

3. Bitte studieren Sie die obige Spezifikation vor der Installation.

4. Die oben genannten Daten basieren auf unserem Standardprodukt. Bei geringfügigen Abweichungen beziehen Sie sich bitte auf Ihre tatsächlichen Produktdaten.

5. Die obigen schematischen Darstellungen sind von unserem Standardprodukt. Bitte beziehen Sie sich auf Ihr vorhandenes Produkt, falls es leichte Unterschiede gibt.

6. Die Wattzahl des LED-Treibers muss mindestens das 1,2-fache der Gesamtwattzahl des für die Stromversorgung verwendeten LED Flex Neon betragen.

7. Schließen Sie die Streifen aus Sicherheitsgründen nicht direkt an das Stromnetz an.

8. Jegliche säurehaltige oder alkalische Substanz ist untersagt.

9. Keine Vorankündigung, falls dieses Produkt oder die Spezifikationen aktualisiert werden.

10. Unitop behält sich das endgültige Recht vor, die obige Spezifikation zu erläutern.
