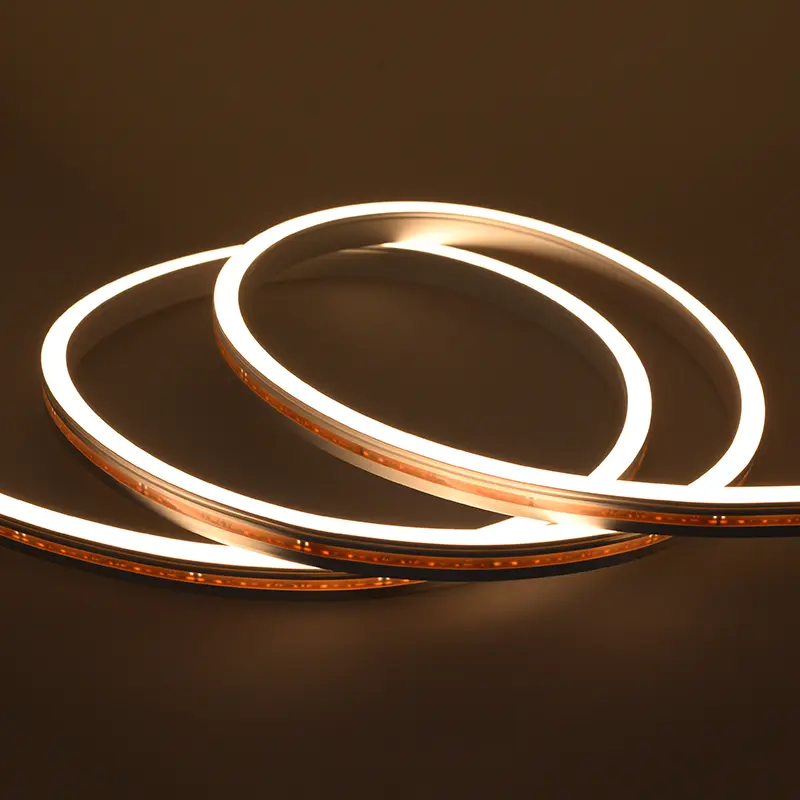

UTNF-SB0812 LED Neon Flex-ohne Licht an 2

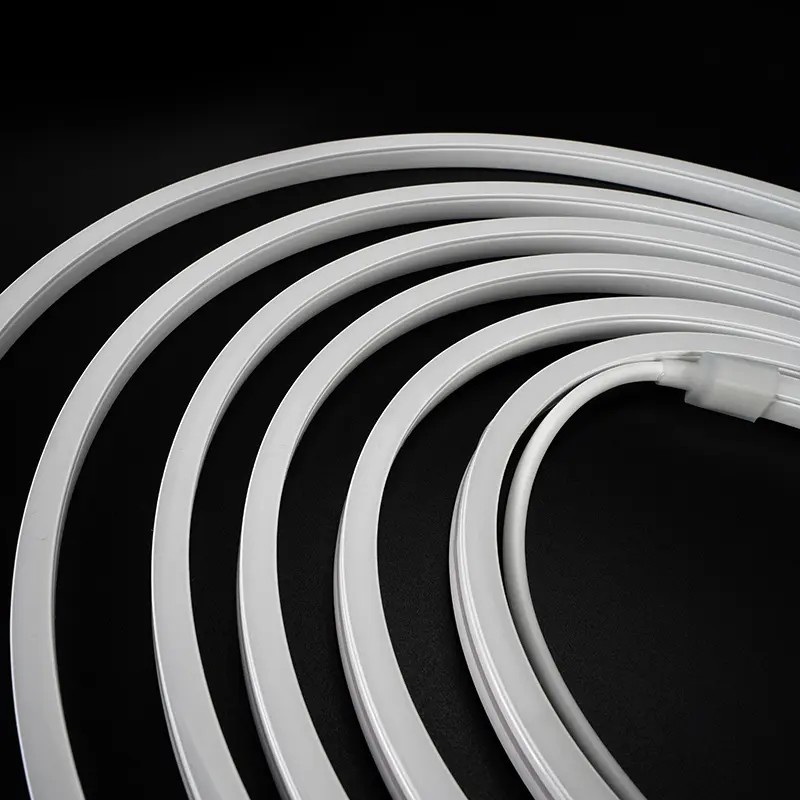

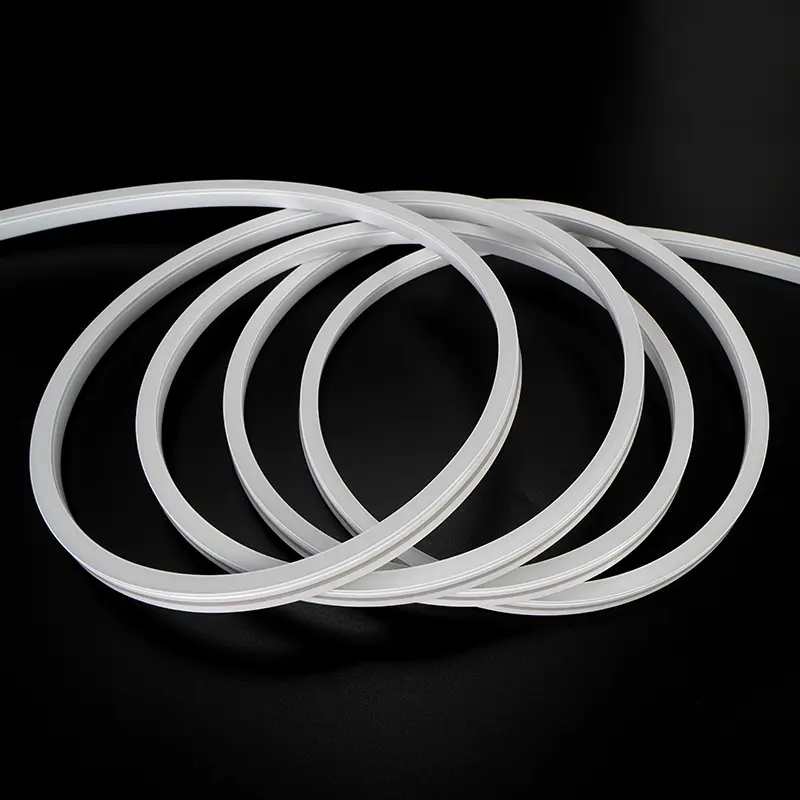

UTNF-SB0812 LED Neon Flex-kein Licht an 3

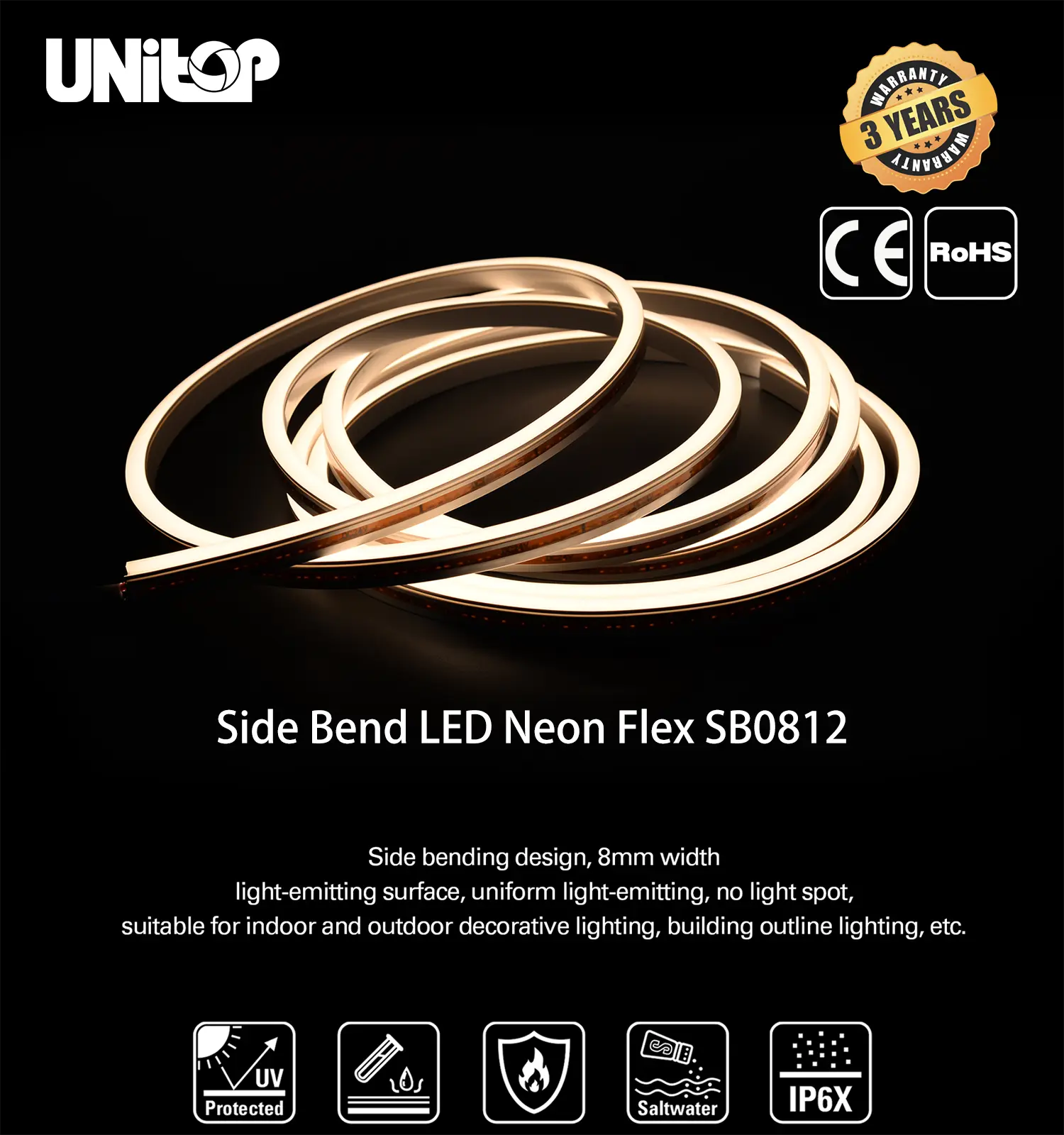

Side Bend LED Neon Flex Beleuchtung 0812 IP67 24VDC 10W/M

Dieses Side Bend LED Neon Flex Rope Light ist mit Seitenkrümmung Design, 8mm Lichtaustrittsfläche, 12mm Höhe, SMD2835 LED als Lichtquelle, und gleichmäßiges Licht. Mit einer ausgezeichneten horizontalen Biegsamkeit ist sie superhell und einfach zu installieren. Außerdem ist sie nach IP67 sowohl für dekorative Innen- und Außenbeleuchtung als auch für die Beleuchtung von Gebäudeumrissen im Freien usw. geeignet.

Modell Nr.:	UTNF-SB0812

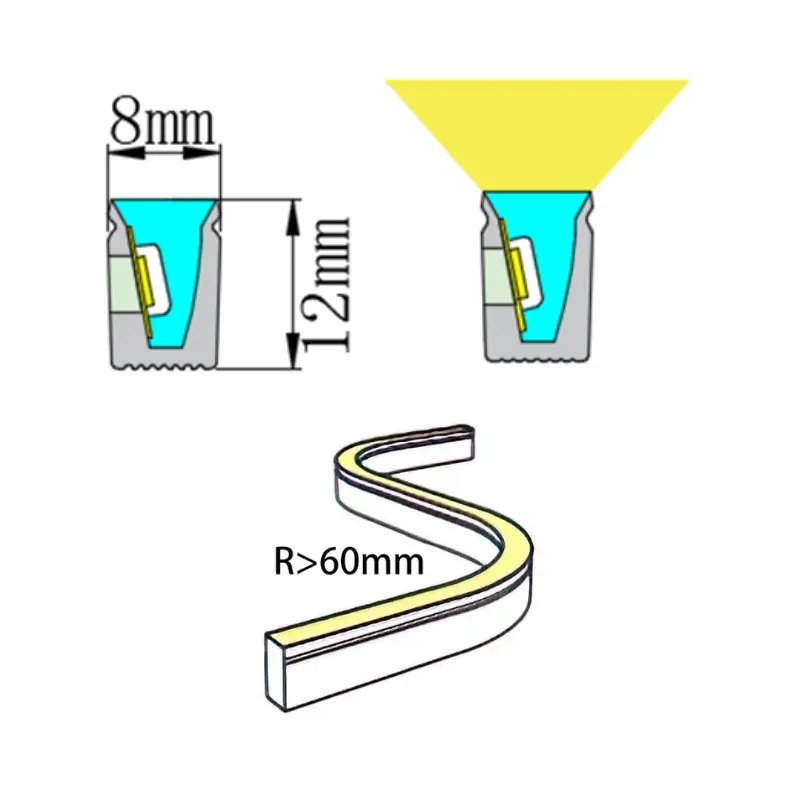

Dimension:	8mm(B)x12mm(H)
Spannung:	DC24V
Wattleistung:	10W/M
CCT:	2100K, 2700K, 3000K, 3500K, 4000K, 5000K, 2700K+5000K, RGB
CRI:	≥90Ra
Winkel:	110°
IP-Rate:	IP67

Eigenschaften Spezifikation Zubehör Anwendung FAQ Downloads

Unitop Side Bend Neon Flex LED Strip Lights 0812 haben so viele einzigartige Eigenschaften, einschließlich, aber nicht beschränkt auf die folgenden:

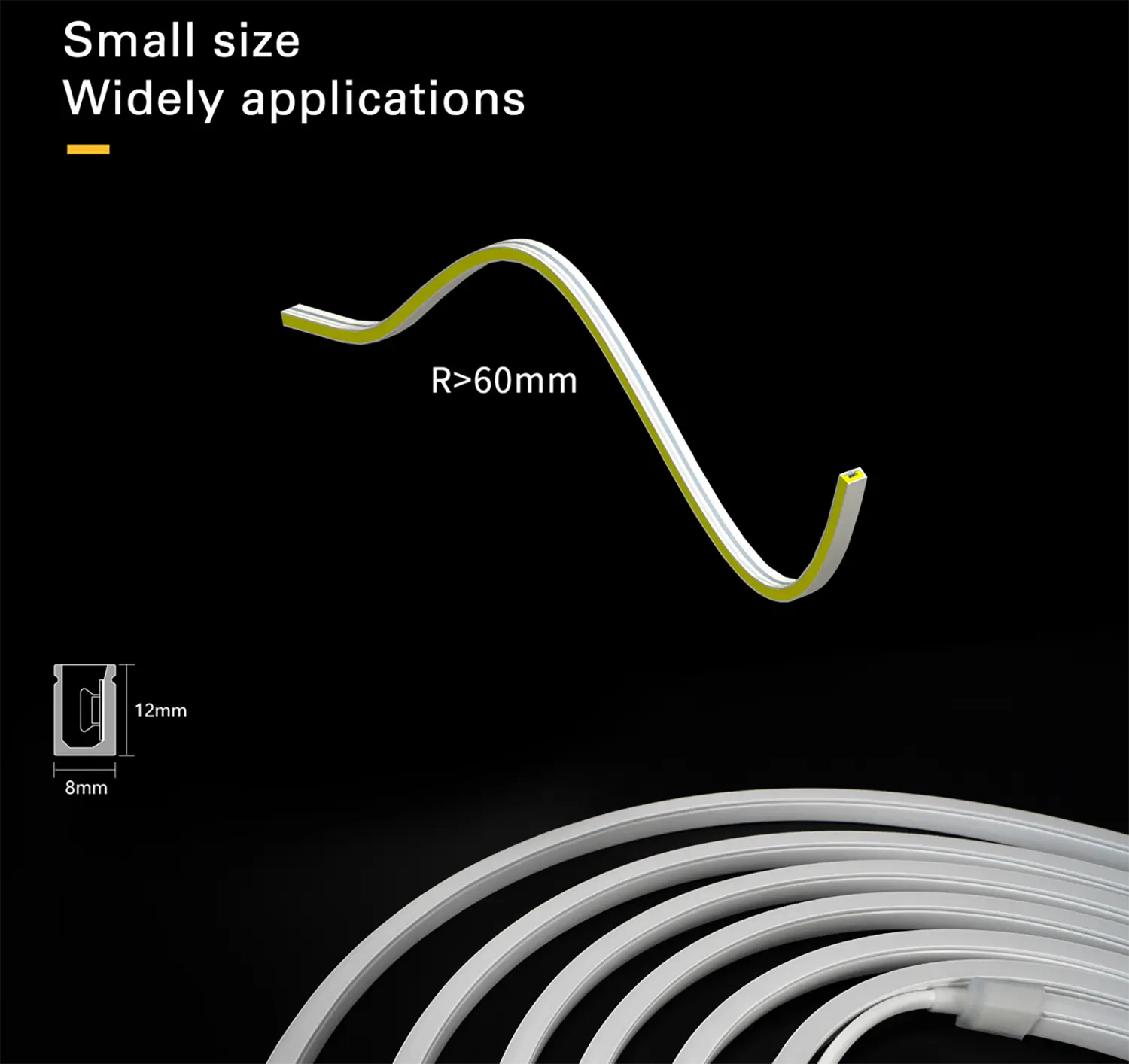

Klein Größe:

Diese erstaunliche LED Neon Flex ist recht klein. Sie ist für den Einsatz in sehr engen Bereichen geeignet. Sie müssen sich also keine Sorgen machen, dass sie unter bestimmten Bedingungen nicht leicht zu verwenden ist.

Hoher CRI mehr als 90Ra:

Der CRI der von uns verwendeten LEDs liegt bei über 90Ra. Daher nennen wir unsere LED Neon Flex auch: High CRI LED Neon Flex. Im Allgemeinen werden CRI-Werte (Farbwiedergabeindex) von 90 und mehr als ausgezeichnet angesehen; Werte unter 80 gelten jedoch im Allgemeinen als nicht gut.

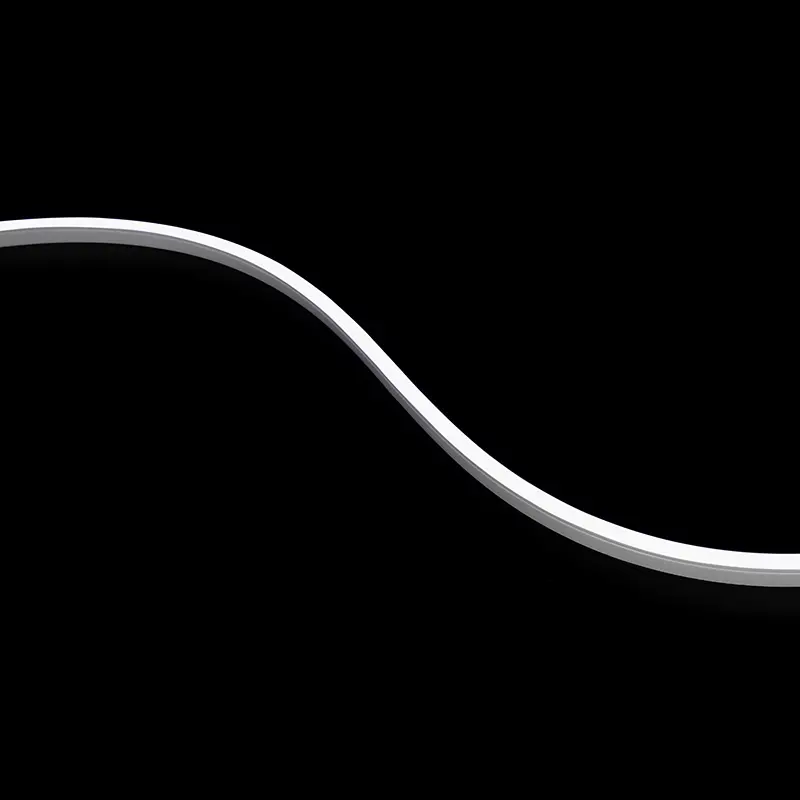

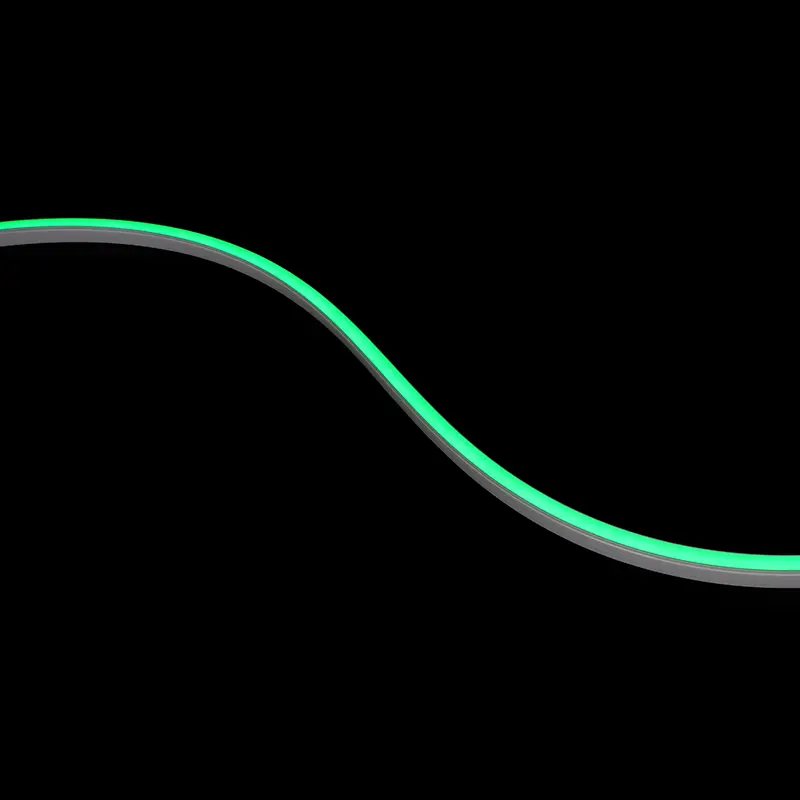

Verschiedene Farben:

Neben den typischen weißen Farben: 2100K, 2700K, 3000K, 3500K, 4000K und 5000K, haben wir auch einstellbare Weiß-/Farbtemperaturen und RGB für Sie im Angebot.

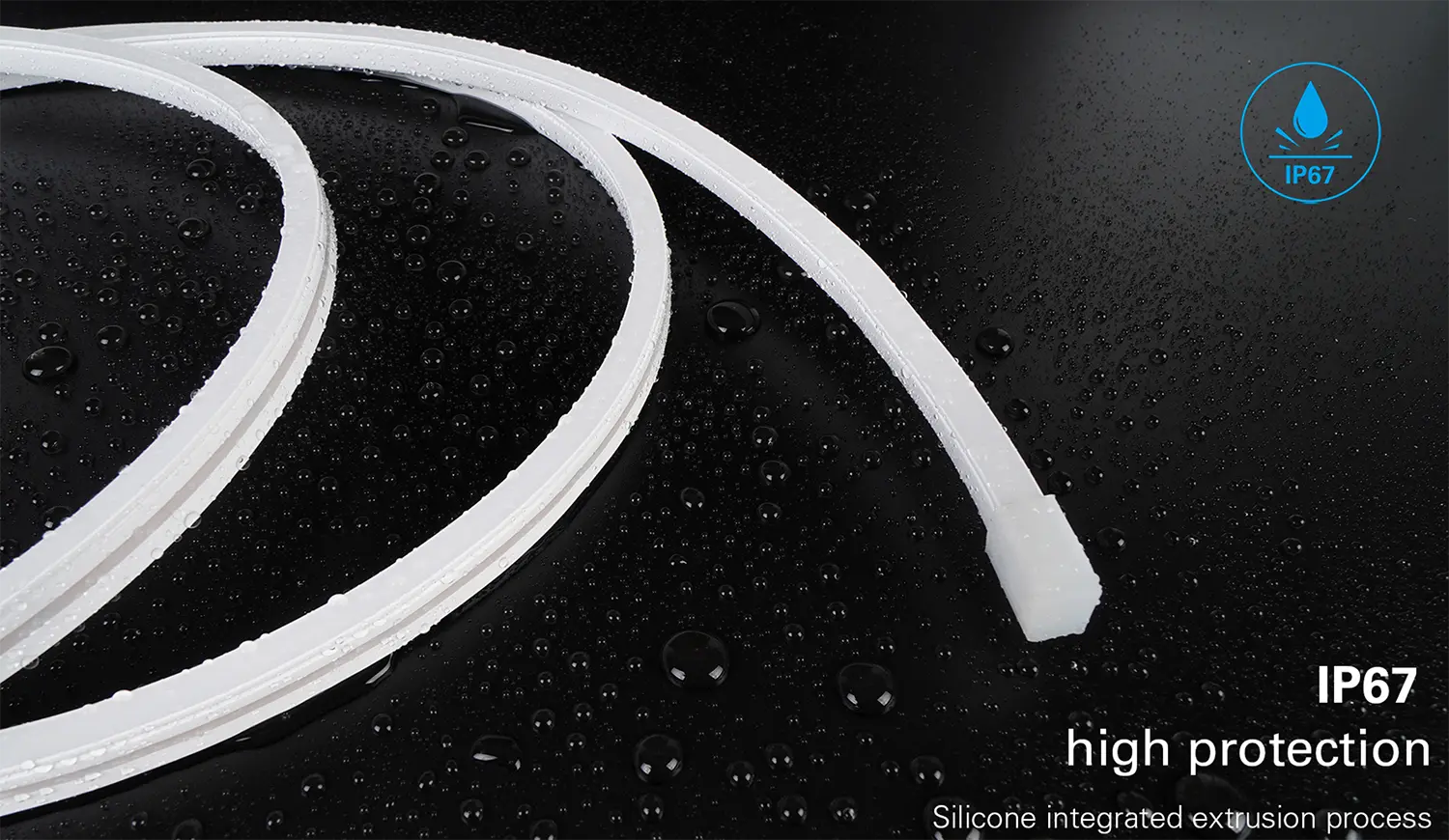

IP67:

Diese LED-Flex-Neonröhre verwendet ein integriertes Silikon-Extrusionsverfahren, das die Neonröhre nach IP67 für den Außeneinsatz geeignet macht.

Einfacher Schnitt und DIY:

Auf dem Side Bend LED Neon Flex sind klare Schneidemarken aufgedruckt, mit denen Sie die Streifen leicht auf jede gewünschte Länge schneiden können. Somit ist es für DIY geeignet.

Hochwertiges Silikon:

Unsere LED Neon Flex verwendet hochwertiges Gaskieselgel, das vergilbungsbeständig, UV-beständig, salz- und laugenbeständig, hochtemperaturbeständig und flammhemmend ist.

Abmessungen und Länge:

Hinweis: Die Länge von "L" ist die Länge des Neon Flex, die ein ganzzahliges Vielfaches der Mindestschnittlänge ist.

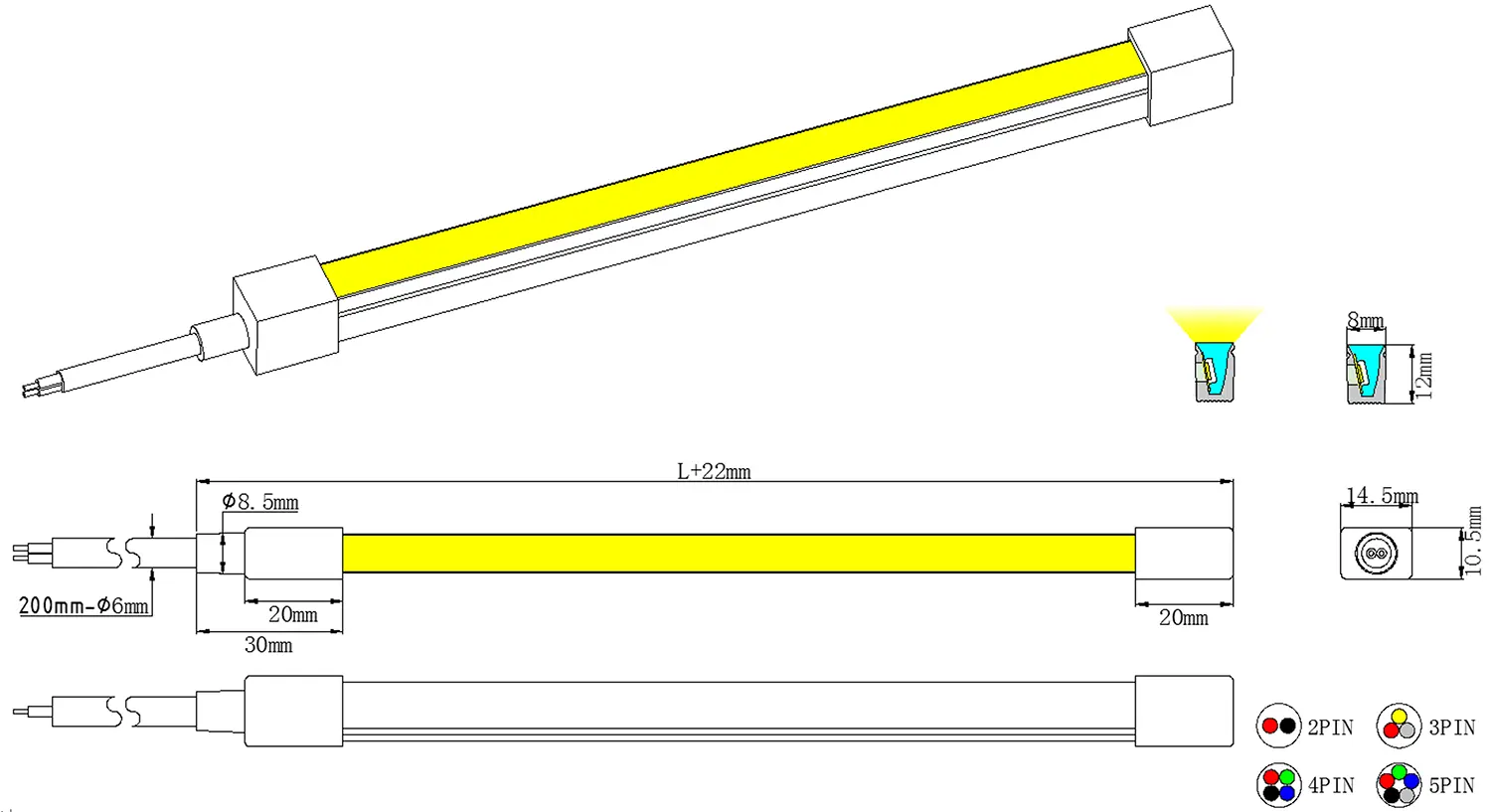

0812 seitlich gebogene LED Neon Flex Dimension

Elektrische und Lumen-Daten:

Unitop Modell-Nr.	Farbe	CCT	CRI	Ansichtswinkel	Lumen LM/M	Wirksamkeit LM/W	Arbeitsspannung	Strom	Minimale Schnittlänge	IP Rate
UTNF-SB0812-WW	Warmes Weiß	2100K	≥90Ra	110°	273	27	24VDC	10W/M	50mm	IP67
UTNF-SB0812-WW	Warmes Weiß	2700K	≥90Ra	110°	314	31	24VDC	10W/M	50mm	IP67
UTNF-SB0812-WW	Warmes Weiß	3000K	≥90Ra	110°	321	32	24VDC	10W/M	50mm	IP67
UTNF-SB0812-WW	Warmes Weiß	3500K	≥90Ra	110°	328	33	24VDC	10W/M	50mm	IP67
UTNF-SB0812-DW	Natürlich Weiß	4000K	≥90Ra	110°	330	33	24VDC	10W/M	50mm	IP67
UTNF-SB0812-DW	Tageslicht Weiß	5000K	≥90Ra	110°	328	33	24VDC	10W/M	50mm	IP67
UTNF-SB0812-TW	Abstimmbares Weiß	2700K+5000K	≥90Ra	110°	WW: 250 DW: 270 WW+DW: 576	WW: 25 DW: 27 WW+DW: 24	24VDC	10W/C	50mm	IP67
UTNF-SB0812-RGB	RGB	RGB	n.a.	110°	R: 31 G: 70 B: 14 RGB: 110	R: 9 G: 22 B: 4 RGB: 11	24VDC	10W/M	50mm	IP67

Stromlaufplan:

1. Einseitige Verkabelung:

Bitte verwenden Sie ein Konstantspannungs-Netzteil mit entsprechender Ausgangsspannung, und die Nennleistung des Netzteils sollte 25% höher sein als der tatsächliche Stromverbrauch der Leuchte, um ihre Lebensdauer zu verlängern.
Dieser Schaltplan verwendet das Netz AC220-240V mit braunen und blauen Drähten als Beispiel, und bitte schließen Sie die entsprechenden stromführenden und neutralen Drähte für andere Stromnetze an.

Die Dimmfrequenz reicht von 100Hz bis 2000Hz, wobei 500Hz empfohlen wird.

Licht Länge:
Die Länge der längsten Einzelleuchte in Parallelschaltung oder die Summe der LED Neon Flex in Reihenschaltung.

Länge des Kabels:
Die Länge eines elektrischen Kabels zwischen dem Stromausgang und dem Lichteingang sowie die Drähte für die serielle Verbindung sind inbegriffen.

Wie kann man den Spannungsabfall minimieren?
1. Achten Sie darauf, dass die Kabellänge die in der Tabelle "Maximale Kabellänge" angegebene Kabellänge je nach Lichtlänge und Drahtstärke nicht überschreitet.
2. Bitte stellen Sie sicher, dass die Länge der Leuchte geringer ist als die "Maximale Länge der einseitigen Verkabelung".

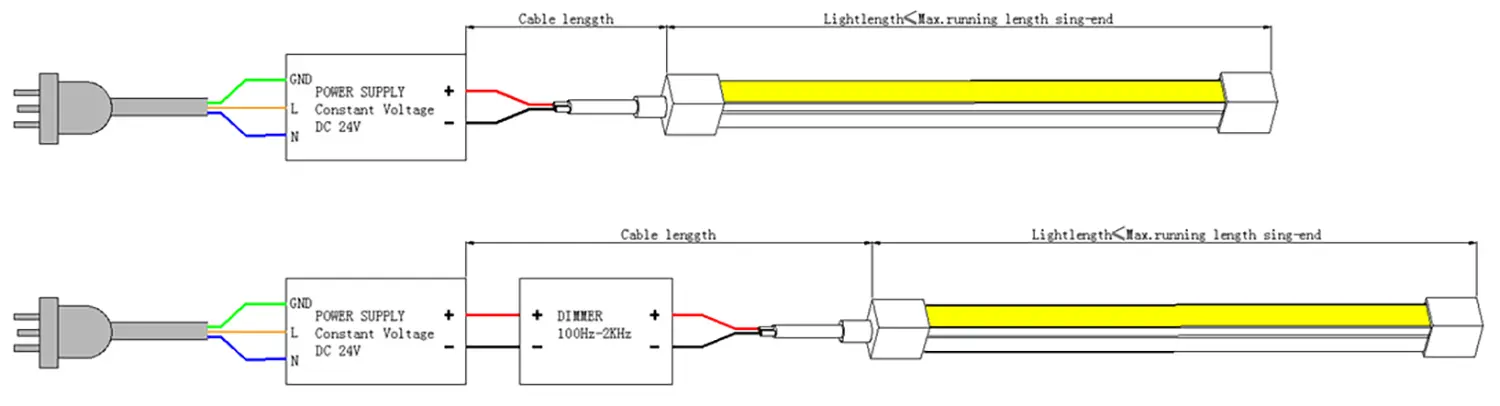

Einseitige Verdrahtung 0812 Seitenbogen LED Neon Flex 1

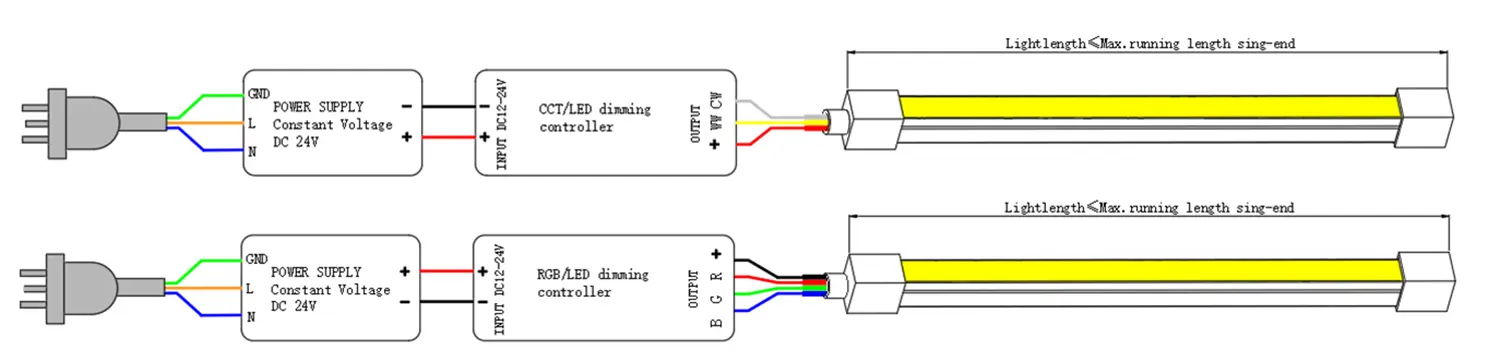

Einseitige Verdrahtung 0812 Seitenbogen LED Neon Flex 2

2. Doppelendige Verkabelung:

Der untenstehende Schaltplan mit doppelseitiger Verdrahtung ist länger als die maximale Länge für einseitige Verdrahtung, aber weniger als doppelt so lang.

Achten Sie bitte darauf, dass die Polarität an beiden Enden korrekt ist. Wenn Sie die Leuchte von beiden Enden aus mit umgekehrter Polarität betreiben, kann es zu einem Kurzschluss kommen. Es wird nicht empfohlen, beide Enden des Neon-Flex mit zwei separaten Stromversorgungen zu verbinden. Dies würde zu Überlastungs- und Überhitzungsproblemen führen, wenn eine der beiden Stromversorgungen ausfällt.

Licht Länge:
Die Länge der längsten einzelnen Leuchte in Parallelschaltung oder die Summe der Neonflexe in Reihenschaltung.

Länge des Kabels:
Die Länge eines elektrischen Kabels zwischen dem Stromausgang und dem Lichteingang sowie die Drähte für die serielle Verbindung sind inbegriffen.

Wie Sie den Spannungsabfall minimieren:
1. Es ist optimal, das Netzteil in der Mitte einer einzelnen Leuchte oder mehrerer Leitungen in einer Verkettung zu positionieren, um die gleiche Kabellänge an beiden Enden für eine doppelseitige Verkabelung zu erhalten.
2. Achten Sie darauf, dass die Kabellänge nicht mehr als die in der Tabelle "Maximale Kabellänge" angegebene Länge beträgt, je nach halber Länge der Leuchte und ihrem Kabelquerschnitt.
3. Achten Sie darauf, dass die Länge der Leuchte kleiner ist als in der Tabelle "Maximale Länge der doppelseitigen Verkabelung" angegeben.

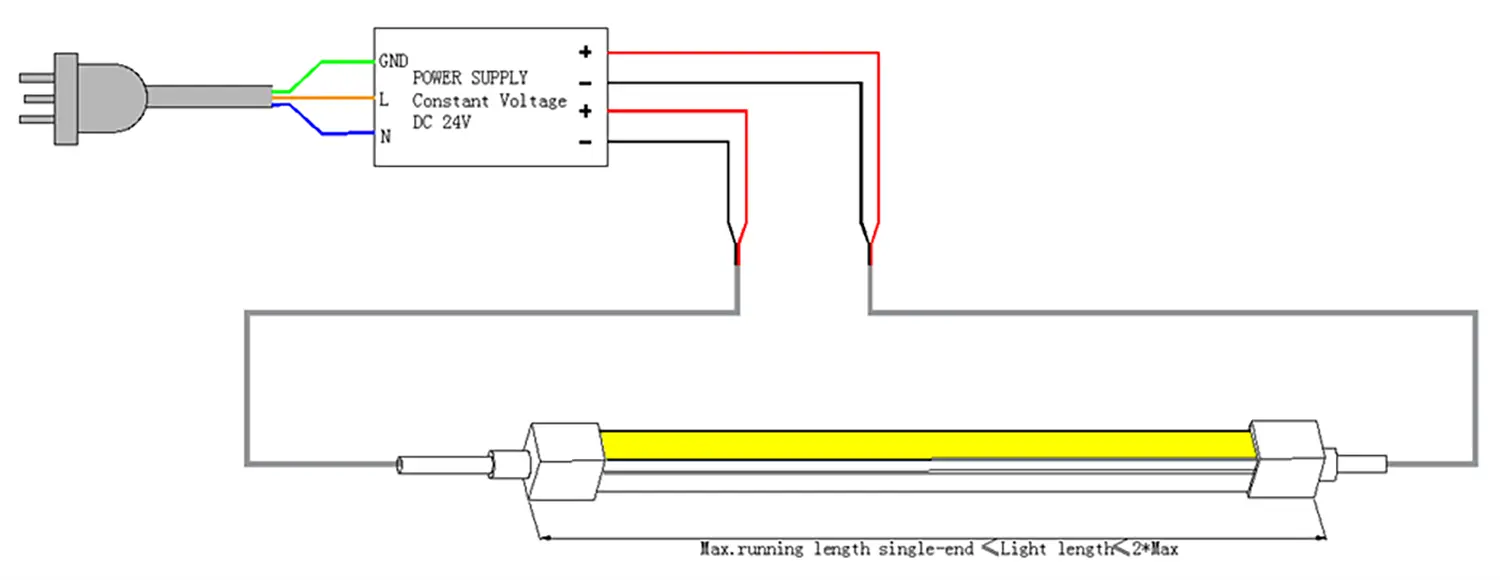

Doppelendige Verdrahtung 0812 Seitenbogen LED Neon Flex 1

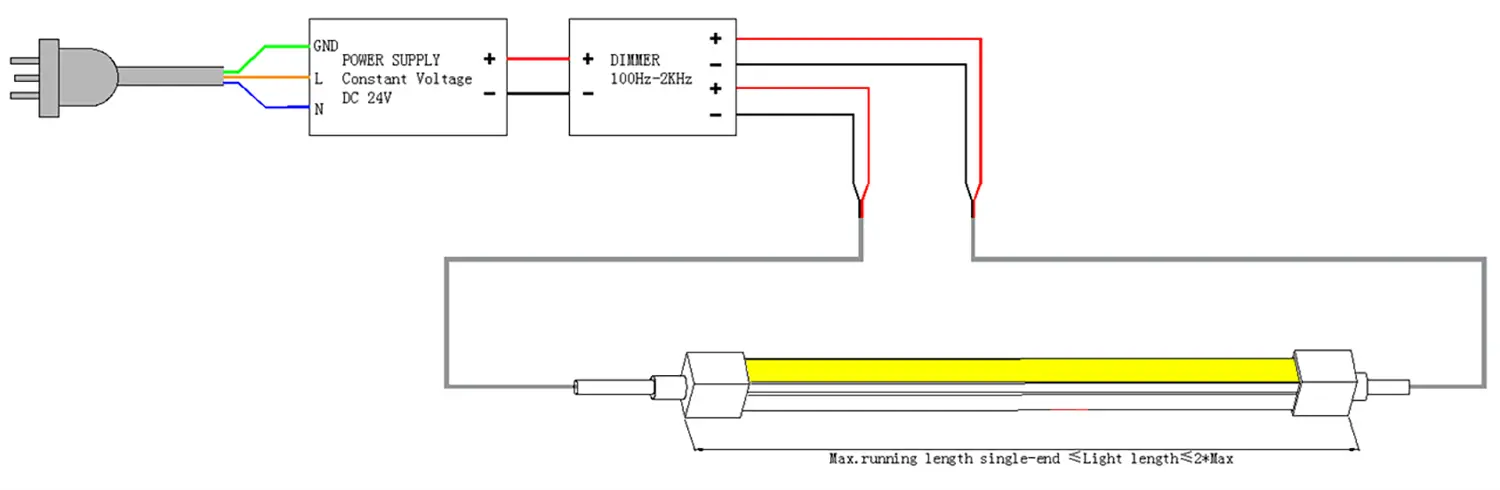

Doppelendige Verdrahtung 0812 Seitenbogen LED Neon Flex 2

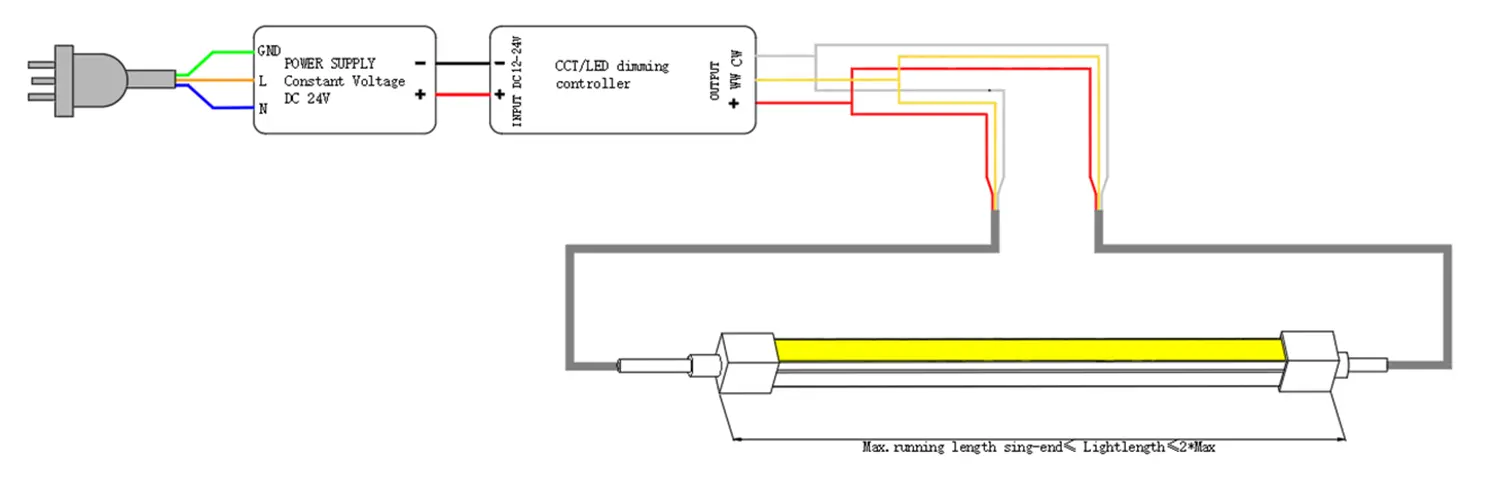

Doppelendige Verdrahtung 0812 Seitenbogen LED Neon Flex 3

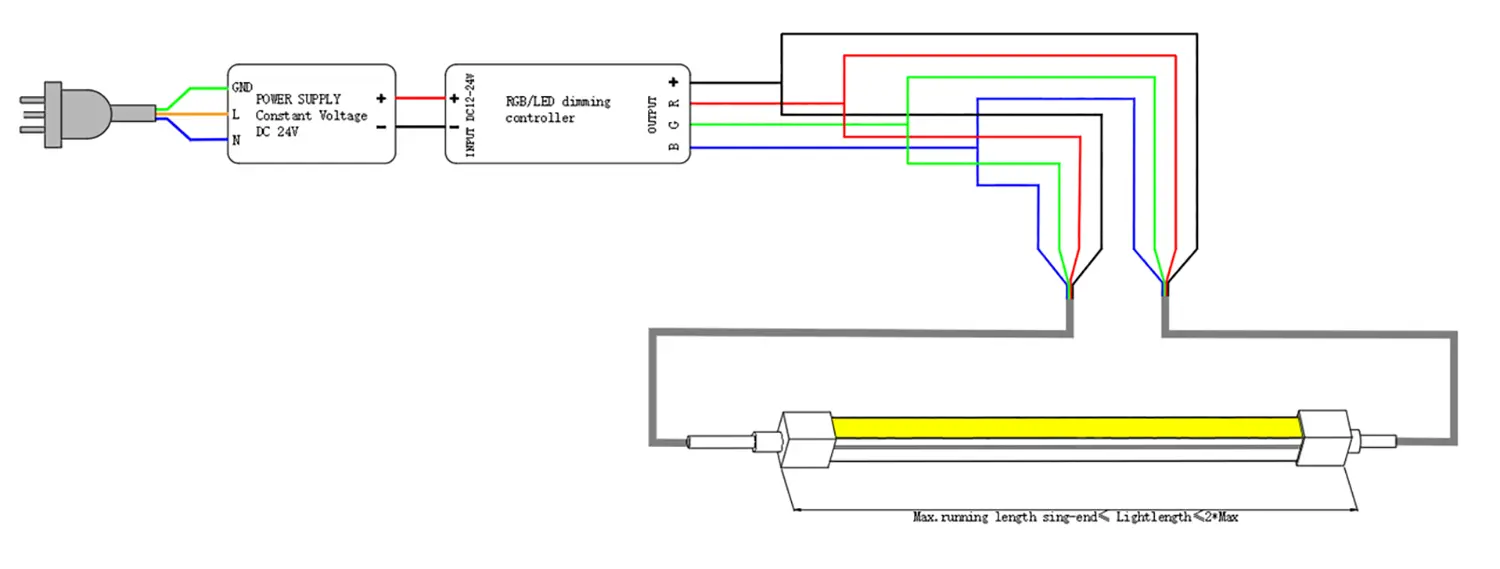

Doppelendige Verdrahtung 0812 Seitenbogen LED Neon Flex 4

Anmerkung:

1. Bitte gehen Sie zum Herunterladen Abschnitt für weitere Details.

2. Es wird empfohlen, die Installation der Side Bend LED Neon Flex durch den Hersteller, einen Vertreter oder eine andere qualifizierte Person durchführen zu lassen.

3. Bitte studieren Sie die obige Spezifikation vor der Installation.

4. Die oben genannten Daten basieren auf unserem Standardprodukt. Bei geringfügigen Abweichungen beziehen Sie sich bitte auf Ihre tatsächlichen Produktdaten.

5. Die obigen schematischen Darstellungen sind von unserem Standardprodukt. Bitte beziehen Sie sich auf Ihr vorhandenes Produkt, falls es leichte Unterschiede gibt.

6. Die Wattzahl des LED-Treibers muss mindestens das 1,2-fache der Gesamtwattzahl des für die Stromversorgung verwendeten LED Flex Neon betragen.

7. Schließen Sie die Streifen aus Sicherheitsgründen nicht direkt an das Stromnetz an.

8. Jegliche säurehaltige oder alkalische Substanz ist untersagt.

9. Keine Vorankündigung, falls dieses Produkt oder die Spezifikationen aktualisiert werden.

10. Unitop behält sich das endgültige Recht vor, die obige Spezifikation zu erläutern.
