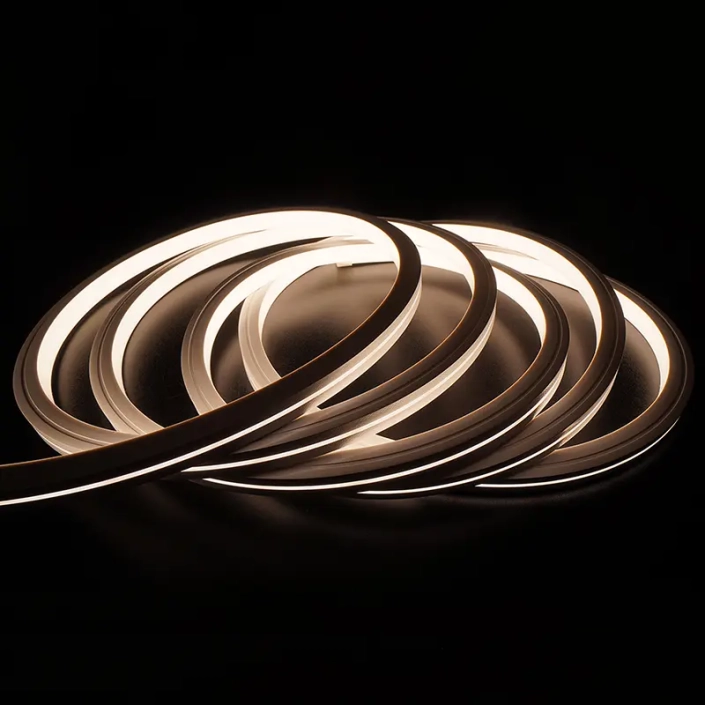

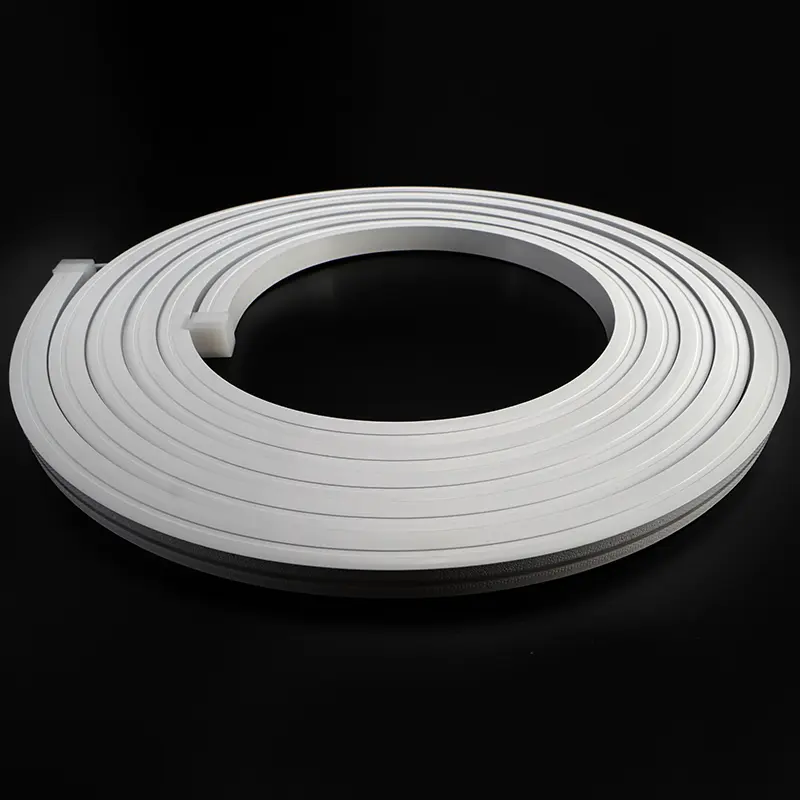

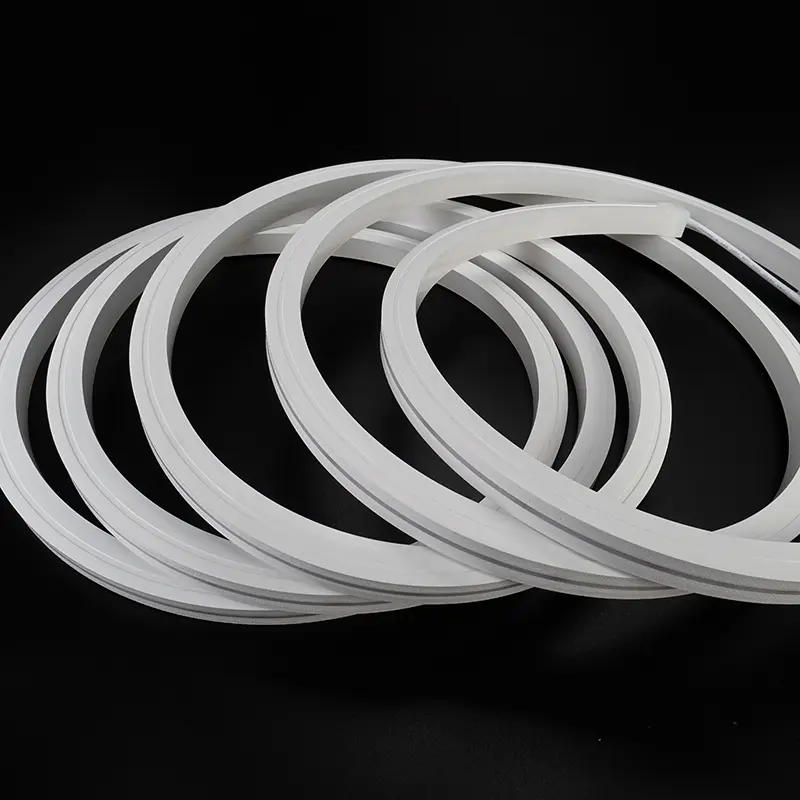

탑 벤드 LED 네온 플렉스 조명 1616B IP68 24VDC 12W/M

이 탑 벤드 LED 네온 플렉스 로프 라이트는 모든 실내 및 실외 사용에 이상적인 IP68입니다. 수직 굽힘 디자인, 16mm 발광 표면, 16mm 높이, 다양한 흰색 색상, RGB 및 RGBW를 선택할 수 있습니다. 고품질 가스 실리카겔, 황변 저항성, 자외선 저항성, 염분 및 알칼리 저항성, 고온 저항성 및 난연제를 사용합니다.

모델 번호.:	UTNF-TB1616B
차원:	16mm(W)x16mm(H)
전압:	DC24V
와트:	12W/M
CCT:	2100K, 2700K, 3000K, 3500K, 4000K, 5000K, 2700K+5000K, RGB, RGBW
CRI:	≥90Ra
각도:	110°
IP 요금:	IP68

유니탑 탑 벤드 네온 플렉스 LED 스트립 조명 1616B에는 다음과 같은 많은 고유 기능이 있습니다:

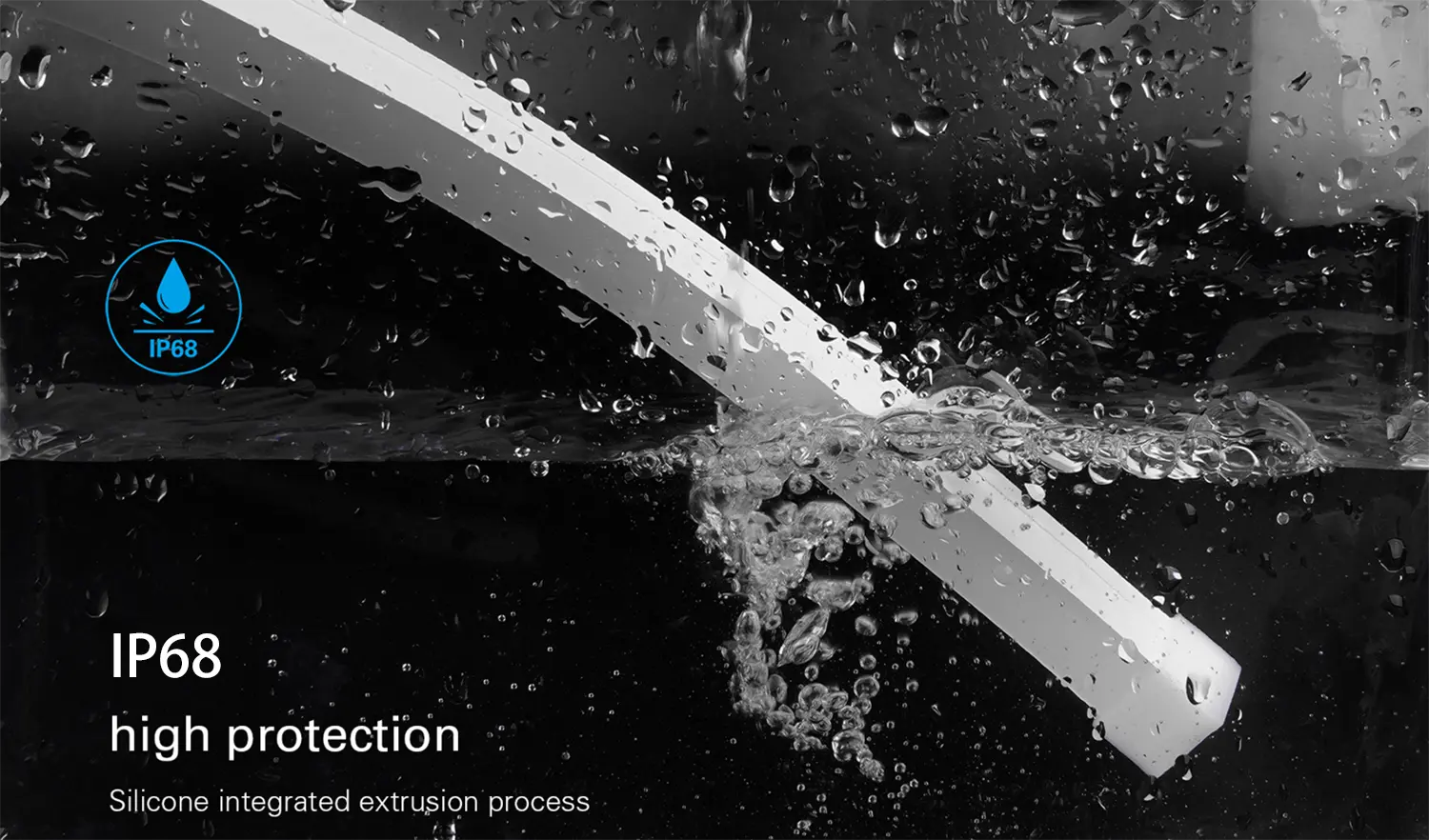

IP 68:

소니의 LED 네온 플렉스는 황색 저항성, 자외선 저항성, 염분 및 알칼리 저항성, 고온 저항성, 난연성을 갖춘 고품질 가스 실리카겔을 사용합니다. IP68입니다.

90Ra 이상의 높은 CRI:

우리가 사용하는 LED의 CRI는 모두 90Ra 이상입니다. 그래서 저희는 LED 네온 플렉스를 고연색성 LED 네온 플렉스라고 부르기도 합니다. 일반적으로 연색성 지수(CRI) 값이 90 이상이면 우수한 것으로 간주하지만, 80 미만이면 일반적으로 좋지 않은 것으로 간주합니다.

다양한 색상:

2100K, 2700K, 3000K, 3500K, 4000K, 5000K 등 일반적인 화이트 색상 외에도 화이트/컬러 온도 조절 가능, RGB, RGBW 등 원하는 대로 조정할 수 있는 다양한 색상을 제공합니다.

자유롭게 자르세요:

LED 네온 플렉스의 뒷면에는 선명한 실크 프린트 커팅 자국이 있어 편리하고 빠르게 커팅할 수 있습니다.

다양한 설치 방법:

탑 벤드 LED 네온 플렉스는 다음과 같은 다양한 방법으로 설치할 수 있습니다. A: 알루미늄 프로파일로 설치. B: 클립을 장착하여 설치. C. 구부릴 수 있는 프로파일로 설치.

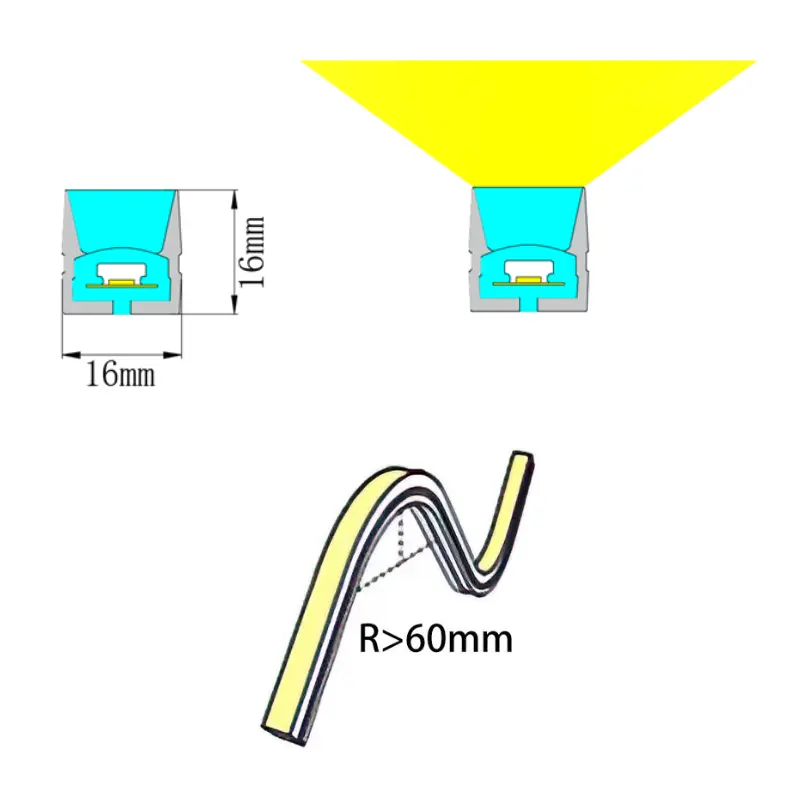

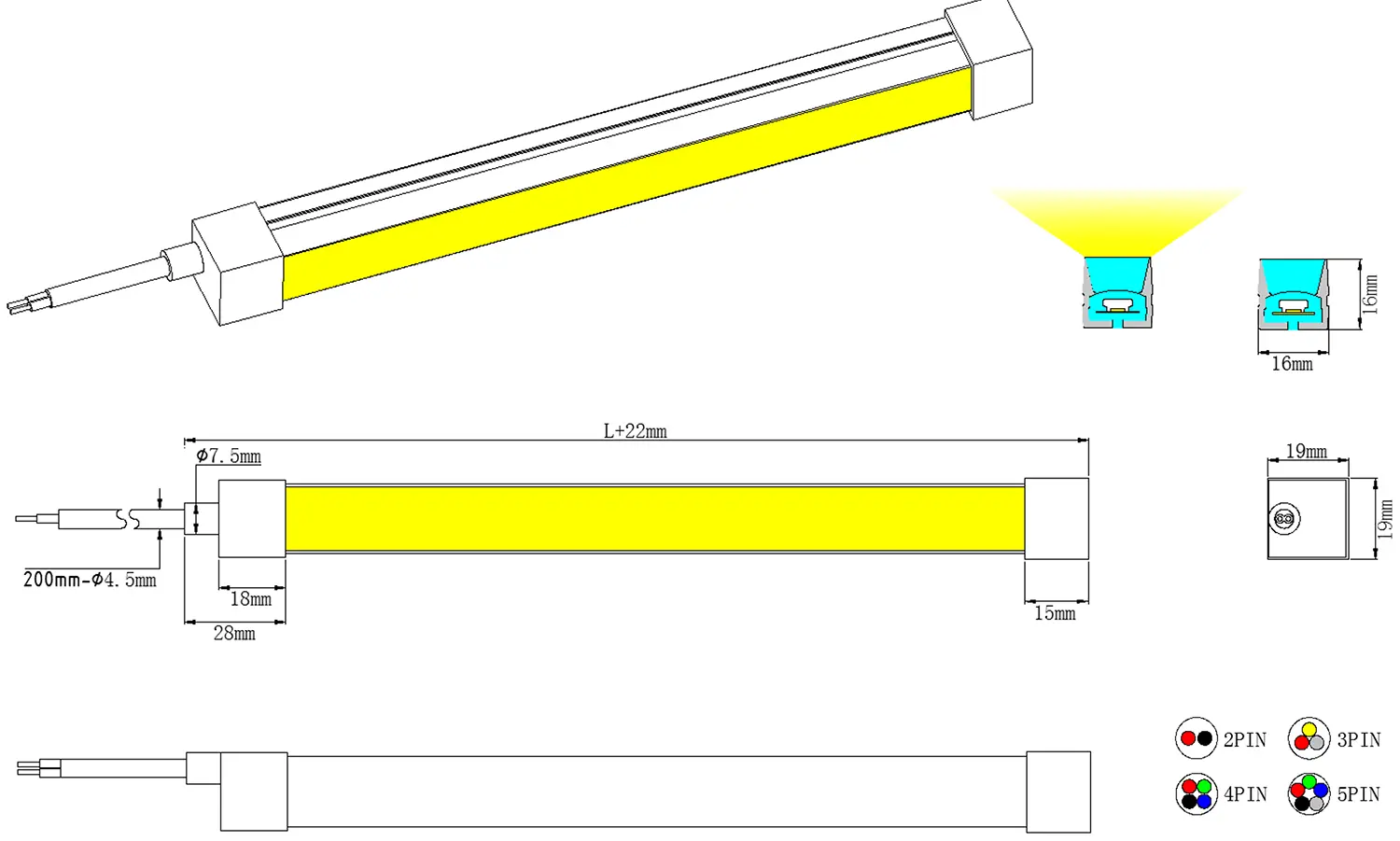

치수 및 길이:

참고: "L"의 길이는 최소 절단 길이의 정수 배수인 네온 플렉스의 길이입니다.

전기 및 루멘 데이터:

Unitop 모델 번호.	색상	CCT	CRI	시야각	루멘 LM/M	효능 LM/W	작동 전압	파워	최소 절단 길이	IP 요금
UTNF-TB1616B-WW	따뜻한 흰색	2100K	≥90Ra	110°	439	37	24VDC	12W/M	50mm	IP68
UTNF-TB1616B-WW	따뜻한 흰색	2700K	≥90Ra	110°	496	41	24VDC	12W/M	50mm	IP68
UTNF-TB1616B-WW	따뜻한 흰색	3000K	≥90Ra	110°	517	43	24VDC	12W/M	50mm	IP68
UTNF-TB1616B-WW	따뜻한 흰색	3500K	≥90Ra	110°	539	45	24VDC	12W/M	50mm	IP68
UTNF-TB1616B-NW	내추럴 화이트	4000K	≥90Ra	110°	554	46	24VDC	12W/M	50mm	IP68
UTNF-TB1616B-DW	데이라이트 화이트	5000K	≥90Ra	110°	535	45	24VDC	12W/M	50mm	IP68
UTNF-TB1616B-TW	튜너블 화이트	2700K+5000K	≥90Ra	110°	WW: 528 DW: 564 WW+DW: 1080	WW: 44 DW: 47 WW+DW: 45	24VDC	12W/C	50mm	IP68
UTNF-TB1616B-RGB	RGB	RGB	n.a.	110°	R: 50 G: 144 B: 26 RGB: 216	R: 13 G: 32 B: 7 RGB: 18	24VDC	12W/M	62.5mm	IP68
UTNF-TB1616B-RGBW	RGBW	RGB+2700K	n.a.	110°	R: 58 G: 126 B: 30 W: 155 RGB: 205 RGBW: 360	R: 16 G: 35 B: 8 W: 43 RGB: 19 RGBW: 25	24VDC	14.4W/M	66.67mm	IP68
UTNF-TB1616B-RGBW	RGBW	RGB+3000K	n.a.	110°	R: 58 G: 126 B: 30 W: 158 RGB: 205 RGBW: 374	R: 16 G: 35 B: 8 W: 43 RGB: 19 RGBW: 25	24VDC	14.4W/M	66.67mm	IP68
UTNF-TB1616B-RGBW	RGBW	RGB+4000K	n.a.	110°	R: 58 G: 126 B: 30 W: 162 RGB: 205 RGBW: 374	R: 16 G: 35 B: 8 W: 45 RGB: 19 RGBW: 26	24VDC	14.4W/M	66.67mm	IP68
UTNF-TB1616B-RGBW	RGBW	RGB+5000K	n.a.	110°	R: 58 G: 126 B: 30 W: 162 RGB: 205 RGBW: 374	R: 16 G: 35 B: 8 W: 45 RGB: 19 RGBW: 26	24VDC	14.4W/M	66.67mm	IP68

배선 다이어그램:

1. 싱글 엔드 배선:

해당 출력 전압의 정전압 전원 공급 장치를 사용하고, 전원 공급 장치의 정격 와트는 조명의 실제 소비 전력보다 25% 이상이어야 기대 수명이 늘어납니다.
이 배선도는 AC220-240V 주전원(갈색 및 파란색 전선)을 예로 사용한 것으로, 다른 주전원의 경우 해당되는 활선 및 중성선으로 연결하시기 바랍니다.

디밍 주파수 범위는 100Hz~2000Hz이며, 500Hz를 권장합니다.

라이트 길이:
병렬 연결 시 가장 긴 단일 라이트의 길이 또는 직렬 연결 시 LED 네온 플렉스의 합입니다.

케이블 길이:
전원 출력단과 조명 입력단 사이의 전기 케이블 길이와 직렬 상호 연결용 전선이 포함되어 있습니다.

전압 강하를 최소화하는 방법은 무엇인가요?
1. 케이블 길이는 조명 길이와 전선 게이지에 따라 "최대 케이블 길이" 표를 초과하지 않도록 하십시오.
2. 2. 조명 길이가 케이블 "최대 러닝 길이 단일 엔드 배선"보다 짧은지 확인하십시오.

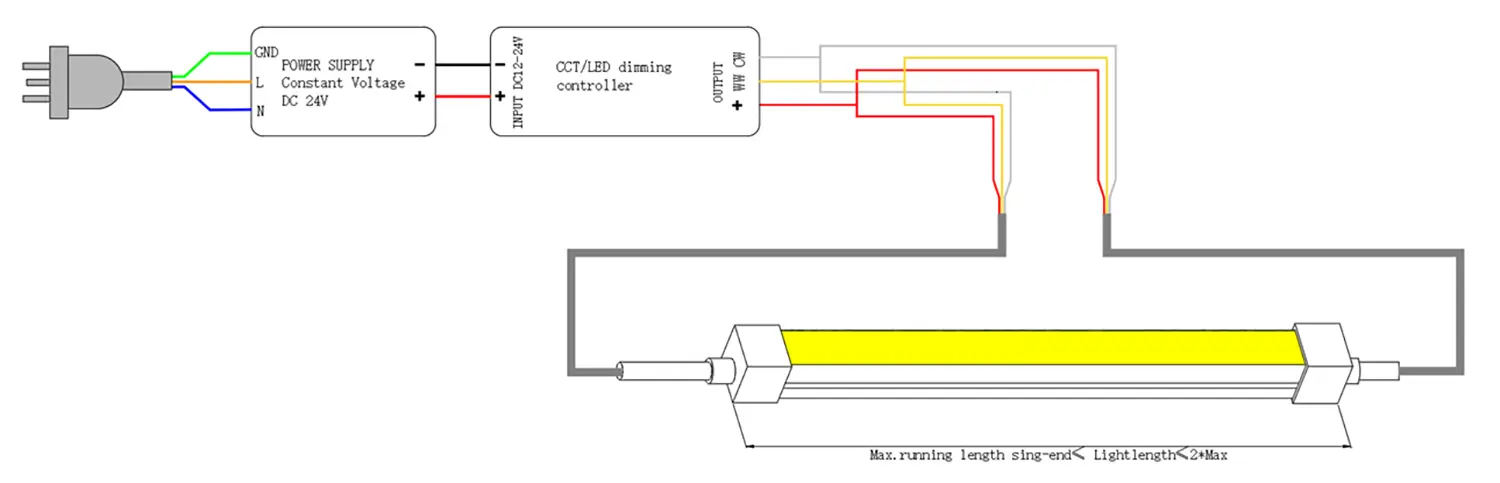

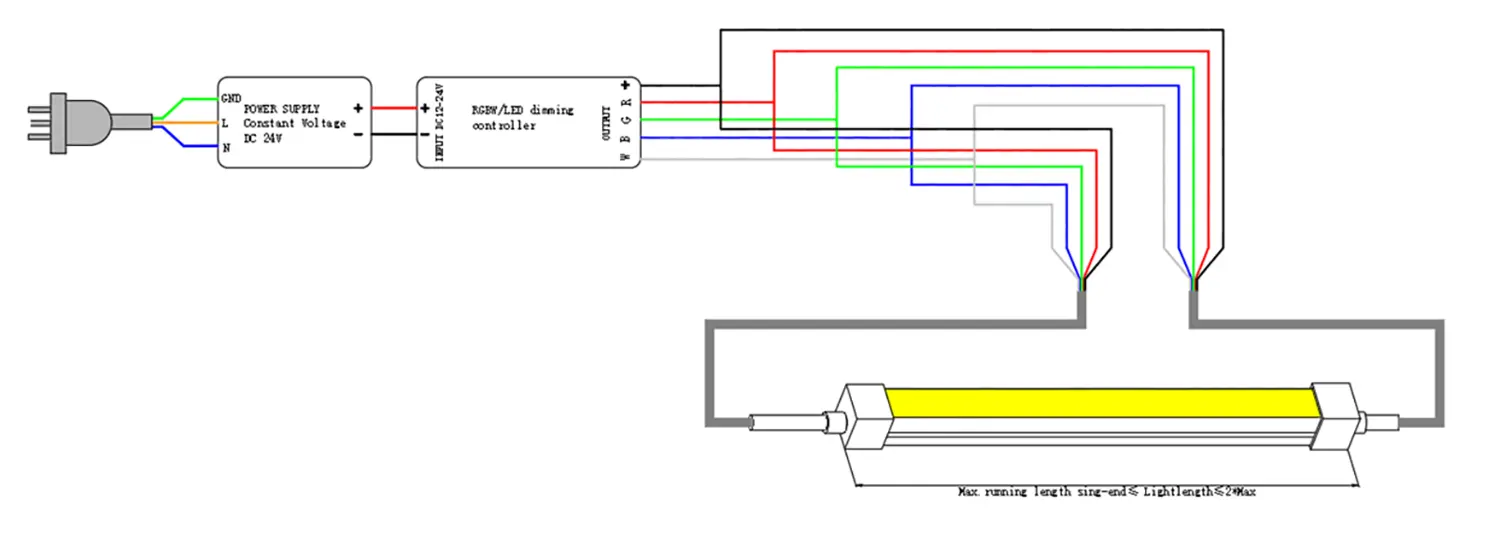

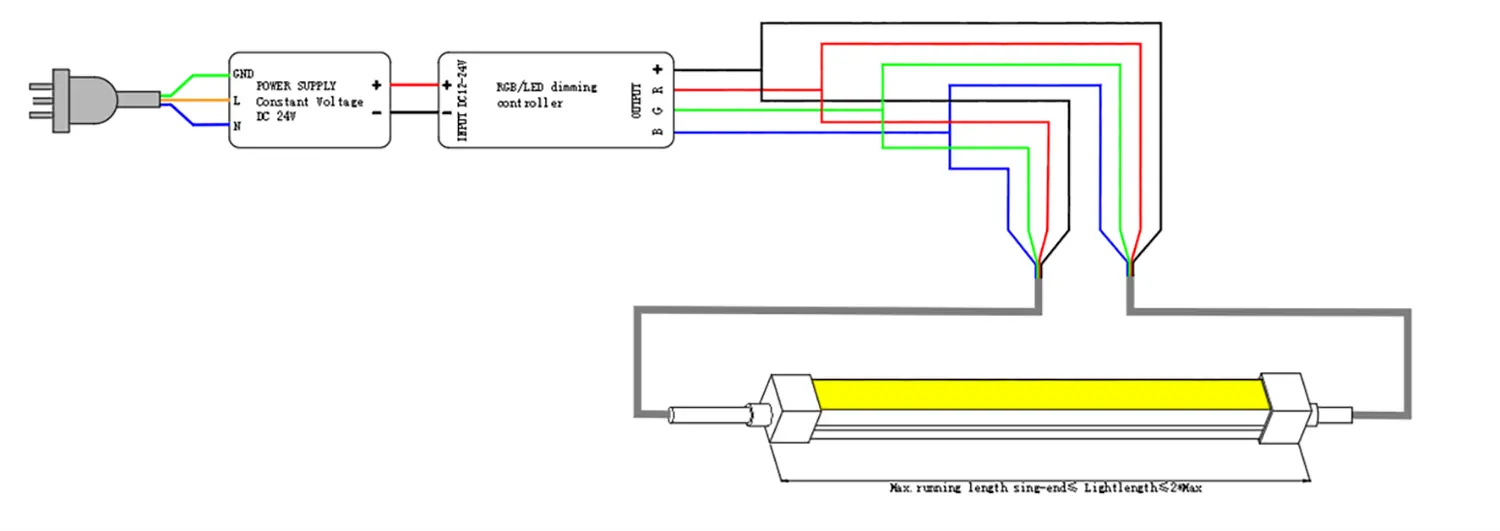

2. 2. 양단 배선:

아래 배선 다이어그램은 싱글 엔드 배선의 최대 배선 길이보다 길지만 그 값의 두 배 미만인 더블 엔드 배선을 사용한 배선도입니다.

양쪽 끝의 극성 연결이 올바른지 확인하시기 바라며, 극성이 반대인 양쪽 끝에서 조명에 전원을 공급하면 단락이 발생할 수 있습니다. 네온 플렉스의 양쪽 끝을 별도의 전원 공급 장치 두 개로 연결하는 것은 권장하지 않으며, 전원 공급 장치 중 하나에 장애가 발생할 경우 과부하 및 과열 문제가 발생할 수 있습니다.

라이트 길이:
병렬 연결에서 가장 긴 단일 라이트의 길이 또는 직렬 연결에서 네온 플렉스의 합계입니다.

케이블 길이:
전원 출력단과 조명 입력단 사이의 전기 케이블 길이와 직렬 상호 연결용 전선이 포함되어 있습니다.

전압 강하를 최소화하는 방법:
1. 전원 공급장치를 단일 조명 또는 데이지 체인으로 연결된 여러 라인의 중간에 배치하여 양쪽 끝에 동일한 케이블 길이를 유지하여 양단 배선하는 것이 가장 좋습니다.
2. 케이블 길이는 조명 길이의 절반과 전선 게이지에 따라 "최대 케이블 길이" 표를 넘지 않도록 하십시오.
3. 조명 길이가 "최대 러닝 길이 양단 배선" 표보다 작은지 확인하십시오.
